FLY040

m²

Sistema Placotherm V EGRG "PLACO", para fachada ligeira.

106,99€

Sistema de fachada ligeira Placotherm V EGRG "PLACO", composto por estrutura metálica de alumínio extrudido de montantes verticais de perfis em T e em L, de 1,8 mm de espessura com uma modulação de 600 mm, fixada ao suporte base com suportes e criando uma caixa de ar, sobre a que se aparafusa uma placa Glasroc H 13 de 12,5 mm de espessura, coloca-se massa de presa, Promix Hydro "PLACO" e a fita autocolante de malha de fibra de vidro "PLACO", para o tratamento de juntas entre placas, e aplica-se como reboco, uma camada de primário e regulador da absorção Weber CS e uma camada de argamassa acrílica Weber.tene Stilo, de 2 a 3 mm de espessura, cor Blanco, acabamento em gota; entre os perfis e a placa será colocada uma lâmina flexível impermeável à água da chuva e permeável ao vapor de água, Tyvek Estándar, e entre os suportes e os perfis será isolado com painel de lã mineral, Ecovent VN 035, segundo EN 13162, de 60 mm de espessura, revestido numa das suas faces com um véu preto, fixado mecanicamente sobre o pano interior (não incluída neste preço).

Unitário

Ud

Descrição

Rend.

Preço unitário

Importância

mt12ple300a

Ud

Suporte de sustentação de alumínio extrudido de liga 6063 e tratamento térmico T-66, com isolamento de polipropileno de 5 mm de espessura, para ruptura de ponte térmica, "PLACO", de 65 mm de comprimento.

0,460

6,61

3,04

mt12ple310a

Ud

Suporte de retenção de alumínio extrudido de liga 6063 e tratamento térmico T-66, com isolamento de polipropileno de 5 mm de espessura, para ruptura de ponte térmica, "PLACO", de 65 mm de comprimento.

1,390

5,16

7,17

mt12plt100

Ud

Bucha de nylon com parafuso de aço galvanizado com cabeça hexagonal, "PLACO", de 10 mm de diâmetro e 80 mm de comprimento, para fixação de suportes.

2,315

1,45

3,36

mt16lvi030akhh

m²

Painel de lã mineral, Ecovent VN 035 "ISOVER", segundo EN 13162, de 60 mm de espessura, revestido numa das suas faces com um véu preto, resistência térmica 1,75 m²°C/W, condutibilidade térmica 0,035 W/(m°C).

1,050

7,45

7,82

mt16aaa020eb

Ud

Fixação mecânica para painéis isolantes de lã de rocha, colocados directamente sobre a superfície suporte.

4,000

0,21

0,84

mt16aaa030

m

Fita autocolante para vedação de juntas.

0,440

0,30

0,13

mt12plp300

m

Perfil em T de alumínio extrudido de liga 6063 e tratamento térmico T-66, "PLACO", de 1,8 mm de espessura, fornecido em barras de 6 m de comprimento.

0,830

10,31

8,56

mt12plp310

m

Perfil em L de alumínio extrudido de liga 6063 e tratamento térmico T-66, "PLACO", de 1,8 mm de espessura, fornecido em barras de 6 m de comprimento.

0,830

6,29

5,22

mt12plt060

Ud

Parafuso auto-perfurante de aço inoxidável para suporte, "PLACO", com cabeça hexagonal, de 19 mm de comprimento.

4,630

1,02

4,72

mt28fvp030a

m

Lâmina flexível impermeável à água da chuva e permeável ao vapor de água, Tyvek Estándar "PLACO", de 1,5 m de largura, segundo NP EN 13859-2, fornecida em rolos de 50 m de comprimento.

1,100

3,80

4,18

mt12plk010eelbc

m²

Placa de gesso laminado H1 / EN 520 - 1200 / 2800 / 12,5 / bordo afinado, Glasroc H 13 "PLACO", formada por um núcleo de gesso revestido nas duas faces com fibra de vidro com tratamento hidrófobo.

1,050

16,94

17,79

mt12plq020b

Ud

Parafuso THTPF 32 INOX "PLACO", com cabeça de trombeta, de 32 mm de comprimento, para instalação de placas de cimento sobre perfis.

20,000

0,09

1,80

mt12plm015a

kg

Massa de presa, Promix Hydro "PLACO", para o tratamento das juntas das placas de gesso laminado.

0,300

6,44

1,93

mt12plj030

m

Fita autocolante de malha de fibra de vidro, "PLACO", para reforço de juntas.

1,000

0,06

0,06

mt28pcc060ca1a

kg

Primário e regulador da absorção Weber CS "WEBER CEMARKSA", cor Blanco, composto de aglutinantes orgânicos e pigmentos resistentes aos álcalis.

0,200

5,24

1,05

mt28mac020faa1a

kg

Revestimento acrílico Weber.tene Stilo "WEBER CEMARKSA", de 2 a 3 mm de espessura, cor Blanco, acabamento em gota. Segundo NP EN 15824.

2,000

4,93

9,86

mo054

h

Oficial de 1ª montador de isolamentos.

0,121

17,41

2,11

mo101

h

Ajudante de montador de isolamentos.

0,121

16,45

1,99

mo052

h

Oficial de 1ª montador de sistemas de fachadas pré-fabricadas.

0,687

17,41

11,96

mo099

h

Ajudante de montador de sistemas de fachadas pré-fabricadas.

0,687

16,45

11,30

%

Custos directos complementares

2,000

104,89

2,10

Custo de manutenção decenal: 15,51€ nos primeiros 10 anos.

Total:

106,99

Referência e título da norma

Aplicabilidade

(1)

Obrigatoriedade

(2)

Sistema

(3)

EN 13162:2012

1.9.2013

1.9.2013

Produtos de isolamento térmico para aplicação em edifícios - Produtos manufaturados de lã mineral (MW) - Especificação Especificação

EN 520:2004+A1:2009

1.6.2010

1.12.2010

Placas de gesso - Definições, requisitos e métodos de ensaio

UNIDADE DE OBRA FLY040: SISTEMA PLACOTHERM V EGRG "PLACO", PARA FACHADA LIGEIRA.

CARACTERÍSTICAS TÉCNICAS

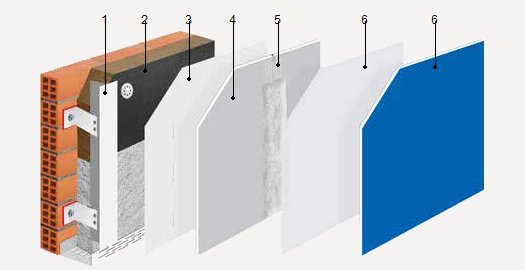

Fornecimento e montagem de sistema de fachada ligeira Placotherm V EGRG "PLACO", com DAU nº 14/090 A, composto por estrutura metálica de alumínio extrudido de montantes verticais de perfis em T e em L, de 1,8 mm de espessura com uma modulação de 600 mm, fixada ao suporte base com suportes de sustentação e de retenção, e criando uma caixa de ar de 30 mm de espessura mínima, sobre a que se aparafusa uma placa Glasroc H 13 de 12,5 mm de espessura, coloca-se massa de presa, Promix Hydro "PLACO" e fita autocolante de malha de fibra de vidro "PLACO", para o tratamento de juntas entre placas, e aplica-se como reboco, uma camada de primário e regulador da absorção Weber CS, composto de aglutinantes orgânicos e pigmentos resistentes aos álcalis e uma camada de argamassa acrílica Weber.tene Stilo, de 2 a 3 mm de espessura, cor Blanco, acabamento em gota, composta de siloxanos, silicatos, resinas em dispersão aquosa, pigmentos orgânicos, fungicidas e aditivos especiais; entre os perfis e a placa será colocada uma lâmina flexível impermeável à água da chuva e permeável ao vapor de água, Tyvek Estándar, e entre os suportes e os perfis será isolado com painel de lã mineral, Ecovent VN 035, segundo EN 13162, de 60 mm de espessura, revestido numa das suas faces com um véu preto, resistência térmica 1,75 m²°C/W, condutibilidade térmica 0,035 W/(m°C), colocado ao alto para evitar pontes térmicas, fixado mecanicamente sobre o pano interior (não incluída neste preço) e posterior vedação de todas as uniões entre painéis com fita de vedação de juntas. Incluindo p/p de parafusos e fixações. Totalmente montado.

CRITÉRIO DE MEDIÇÃO DE PROJECTO

Superfície medida segundo documentação gráfica de Projecto, sem duplicar esquinas nem encontros, descontando as aberturas de superfície maior de 3 m².

CONDIÇÕES PRÉVIAS QUE DEVEM SER CUMPRIDAS ANTES DA EXECUÇÃO DAS UNIDADES DE OBRA

PROCESSO DE EXECUÇÃO

CONSERVAÇÃO E MANUTENÇÃO.

Será protegido durante as operações que lhe possam provocar manchas ou danos mecânicos. Será evitada a actuação sobre o elemento de acções mecânicas não previstas no cálculo.

CRITÉRIO DE MEDIÇÃO EM OBRA E CONDIÇÕES DE PAGAMENTO

Medir-se-á a superfície realmente executada segundo especificações de Projecto, sem duplicar esquinas nem encontros, descontando as aberturas de superfície maior de 3 m².

Código LER

Resíduos gerados

Peso (kg)

Volume (l)

17 06 04

Materiais de isolamento não abrangidos em 17 06 01 e 17 06 03.

0,121

0,202

17 08 02

Materiais de construção à base de gesso não abrangidos em 17 08 01.

0,338

0,338

Resíduos gerados:

0,459

0,540

17 02 03

Plástico.

0,032

0,053

Total resíduos:

0,491

0,593
