FLY010

m²

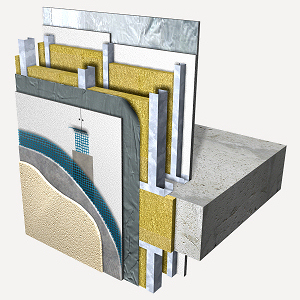

Sistema Aquapanel Outdoor "KNAUF", para fachada ligeira.

89,98€

Sistema de fachada ligeira WM311C.es "KNAUF" Aquapanel, (12,5+75+48+12,5+15)/400, formado por uma placa Aquapanel Outdoor de 12,5 mm de espessura, aparafusada desde o lado exterior a uma estrutura metálica de aço Z2 (Z275) galvanizado normal de canais horizontais de 75/40/0,7 mm GRC 0,70, ancorados à parte superior e inferior das lajes e montantes verticais de 75/50/0,70 mm GRC 0,70 com uma modulação de 400 mm entre eixos, de canal a canal e disposição normal "N"; membrana altamente transpirante, impermeável à água da chuva, Tyvek Stucco Wrap, entre os perfis e a placa exterior; uma placa Standard (A) de 12,5 mm de espessura e uma placa Standard + Alumínio (BV) de 15 mm de espessura, que se aparafusam desde o lado interior a outra estrutura paralela de canais e montantes de 48/35 mm com uma modulação de 400 mm; e revestimento com reboco de argamassa GRC acabamento pétreo, sobre primário pétreo GRC.

Unitário

Ud

Descrição

Rend.

Preço unitário

Importância

mt12pck020d

m

Fita acústica de dilatação autocolante de espuma de poliuretano de células fechadas "KNAUF", de 3,2 mm de espessura e 95 mm de largura, resistência térmica 0,10 m²°C/W, condutibilidade térmica 0,032 W/(m°C).

1,200

0,45

0,54

mt12pak020b

m

Canal 75/40/0,7 mm GRC 0,70 "KNAUF" de aço Z2 (Z275) galvanizado normal, para sistema Aquapanel Outdoor. Segundo EN 14195.

0,700

2,81

1,97

mt12pak030ba

m

Montante 75/50/0,7 mm GRC 0,7 "KNAUF" de aço Z2 (Z275) galvanizado normal, para sistema Aquapanel Outdoor. Segundo EN 14195.

2,750

3,25

8,94

mt15mkv010

m²

Membrana altamente transpirante impermeável à água da chuva, de polietileno tecido não tecido, Tyvek StuccoWrap "KNAUF", de 0,22 mm de espessura e 82 g/m², de 0,03 m de espessura de ar equivalente face à difusão de vapor de água, segundo NP EN 1931, estanquidade à água classe W1 segundo EN 1928, (Euroclasse E de reacção ao fogo, segundo NP EN 13501-1), para colocar em sistemas de paredes exteriores e revestimentos de fachadas Aquapanel, fornecida em rolos de 1,50x75 m, segundo NP EN 13859-2.

1,100

4,37

4,81

mt12pak010b

m²

Placa de cimento Portland Aquapanel Outdoor "KNAUF" de 12,5x1200x2400 mm, revestida com uma camada de fibra de vidro embebida em ambas as faces.

1,000

21,22

21,22

mt12pak040d

Ud

Parafuso Aquapanel Maxi TB 4,2x25 "KNAUF".

20,000

0,05

1,00

mt12psg220

Ud

Fixação composta por bucha e parafuso 5x27.

3,200

0,06

0,19

mt12pck020b

m

Fita acústica de dilatação autocolante de espuma de poliuretano de células fechadas "KNAUF", de 3,2 mm de espessura e 50 mm de largura, resistência térmica 0,10 m²°C/W, condutibilidade térmica 0,032 W/(m°C).

1,200

0,23

0,28

mt12pfk020c

m

Canal 48/30 "KNAUF" de aço galvanizado, segundo EN 14195.

0,700

0,97

0,68

mt12pfk010c

m

Montante 48/35 "KNAUF" de aço galvanizado, segundo EN 14195.

2,750

1,17

3,22

mt12ppk010aa

m²

Placa de gesso laminado A / EN 520 - 1200 / comprimento / 12,5 / com os bordos longitudinais afinados, Standard "KNAUF"; Euroclasse A2-s1, d0 de reacção ao fogo, segundo NP EN 13501-1.

1,000

3,74

3,74

mt12ppk010db

m²

Placa de gesso laminado BV / EN 520 - 1200 / comprimento / 15 / com os bordos longitudinais afinados, Standard + Alumínio "KNAUF"; Euroclasse A2-s1, d0 de reacção ao fogo, segundo NP EN 13501-1.

1,000

8,37

8,37

mt12ptk010cc

Ud

Parafuso autoperfurante TN "KNAUF" 3,5x25.

9,000

0,01

0,09

mt12ptk010cf

Ud

Parafuso autoperfurante TN "KNAUF" 3,5x45.

18,000

0,01

0,18

mt12pik015d

kg

Massa de colagem Perlfix "KNAUF", de presa rápida (30 minutos), Euroclasse A1 de reacção ao fogo, segundo NP EN 13501-1, intervalo de temperatura de trabalho de 5 a 30°C, para aplicação manual, segundo EN 13963.

0,100

0,48

0,05

mt12pik010e

kg

Massa de juntas Jointfiller 24H "KNAUF", Euroclasse A2-s1, d0 de reacção ao fogo, segundo NP EN 13501-1, intervalo de temperatura de trabalho de 5 a 30°C, para aplicação manual com fita de juntas, segundo EN 13963.

0,500

0,82

0,41

mt12pck010a

m

Fita de juntas "KNAUF" de 50 mm de largura.

1,600

0,03

0,05

mt12pak060a

kg

Argamassa para juntas Aquapanel Outdoor "KNAUF", cor cinzento.

0,600

2,20

1,32

mt12pak050

m

Fita de juntas Aquapanel Outdoor "KNAUF".

2,100

0,45

0,95

mt12pak085

l

Primário incolor de siloxano GRC "KNAUF".

0,200

3,35

0,67

mt12pak090a

kg

Argamassa superficial Aquapanel "KNAUF", cor branco.

2,500

1,41

3,53

mt12pak100a

m²

Malha superficial Aquapanel Outdoor "KNAUF" de fibra de vidro, cor branco.

1,100

2,05

2,26

mt12pak120

kg

Primário à base de copolímeros acrílicos modificados GRC "KNAUF", cor a escolher, para argamassa de acabamento pétreo.

0,140

3,04

0,43

mt12pak130

kg

Argamassa GRC "KNAUF", à base de copolímeros acrílicos modificados com siloxano, acabamento pétreo, cor a escolher.

0,400

3,52

1,41

mo052

h

Oficial de 1ª montador de sistemas de fachadas pré-fabricadas.

0,592

19,03

11,27

mo099

h

Ajudante de montador de sistemas de fachadas pré-fabricadas.

0,592

17,97

10,64

%

Custos directos complementares

2,000

88,22

1,76

Custo de manutenção decenal: 7,20€ nos primeiros 10 anos.

Total:

89,98

Referência e título da norma

Aplicabilidade_(a)

Obrigatoriedade_(b)

Sistema_(c)

EN 14195:2005

1.1.2006

1.1.2007

Element os de armação metálica para sistemas em placas de gesso — Definições, requisitos e métodos de ensaio

EN 14195:2005/A C:2006

1.1.2007

1.1.2007

EN 520:2004+A1:2009

1.6.2010

1.12.2010

Placas de g esso — Definições, requisitos e métodos de ensaio

EN 13963:2005

1.3.2006

1.3.2007

Materiais de vedação para placas de gesso — Definições, requisitos e métodos de ensaio

EN 13963:2005/A C:2006

1.1.2007

1.1.2007

UNIDADE DE OBRA FLY010: SISTEMA AQUAPANEL OUTDOOR "KNAUF", PARA FACHADA LIGEIRA.

CARACTERÍSTICAS TÉCNICAS

Sistema de fachada ligeira WM311C.es "KNAUF" Aquapanel, formado por uma placa Aquapanel Outdoor de 12,5 mm de espessura aparafusada a uma estrutura metálica de aço Z2 (Z275) galvanizado normal de canais horizontais de 75/40/0,7 mm GRC 0,70 e montantes verticais de 75/50/0,70 mm GRC 0,70 com uma modulação de 400 mm e disposição normal "N". Entre os perfis e a placa exterior coloca-se uma membrana altamente transpirante, impermeável à água da chuva, Tyvek Stucco Wrap. Pelo outro lado aparafusam-se uma placa Standard (A) de 12,5 mm de espessura e uma placa Standard + Alumínio (BV) de 15 mm de espessura a outra estrutura paralela de canais e montantes de 48/35 mm com uma modulação de 400 mm; e revestimento com reboco de argamassa GRC acabamento pétreo, sobre primário pétreo GRC. Inclusive fita acústica, parafusos e fixações. Totalmente montada.

CRITÉRIO DE MEDIÇÃO DE PROJECTO

Superfície medida segundo documentação gráfica de Projecto, sem duplicar esquinas nem encontros, descontando as aberturas de superfície maior de 3 m².

CONDIÇÕES PRÉVIAS QUE DEVEM SER CUMPRIDAS ANTES DA EXECUÇÃO DAS UNIDADES DE OBRA

PROCESSO DE EXECUÇÃO

CONSERVAÇÃO E MANUTENÇÃO.

Será protegido durante as operações que lhe possam provocar manchas ou danos mecânicos. Será evitada a actuação sobre o elemento de acções mecânicas não previstas no cálculo.

CRITÉRIO DE MEDIÇÃO EM OBRA E CONDIÇÕES DE PAGAMENTO

Medir-se-á a superfície realmente executada segundo especificações de Projecto, sem duplicar esquinas nem encontros, descontando as aberturas de superfície maior de 3 m².

Código LER

Tipo

Peso (kg)

Volume (l)

17 06 04

Materiais de isolamento não abrangidos em 17 06 01 e 17 06 03.

0,002

0,003

17 04 05

Ferro e aço.

0,156

0,074

17 01 01

Betão (betões, argamassas e pré-fabricados).

0,894

0,596

17 08 02

Materiais de construção à base de gesso não abrangidos em 17 08 01.

0,810

0,810

17 02 03

Plástico.

0,014

0,023

Resíduos gerados:

1,876

1,507

17 02 03

Plástico.

0,090

0,150

Embalagens:

0,090

0,150

Total resíduos:

1,966

1,657
