FLY020

m²

Sistema Placotherm Integra "PLACO", para fachada ligeira.

132,69€

Sistema de fachada ligeira Placotherm Integra "PLACO", formado por uma placa Glasroc X 13 de 12,5 mm de espessura, aparafusada desde o lado exterior a uma estrutura metálica composta de canais horizontais THR 100, de aço galvanizado Z1 (Z140), ancorados à parte superior e inferior das lajes e montantes verticais THM 100, de aço galvanizado Z1 (Z140), com uma modulação de 400 mm entre eixos, de montante a montante; entre os perfis e a placa exterior será colocada uma membrana altamente transpirante impermeável à água da chuva, Tyvek Estándar; aparafusam-se duas placas PPH 13 de 12,5 mm de espessura desde o lado interior a outra estrutura paralela de perfis angulares e perfis intermédios THZ 45, de aço galvanizado Z1 (Z140) com uma modulação de 600 mm; e revestimento com uma camada de primário regulador da absorção Weber CS e uma camada de argamassa acrílica Webertene Stilo, de 2 a 3 mm de espessura, cor branca, gama Estándar, acabamento em gota.

Unitário

Ud

Descrição

Rend.

Preço unitário

Importância

mt12plp340a

m

Canal de perfil metálico de aço galvanizado Z1 (Z140), THR "PLACO", fabricado através de laminação a frio, 100x50 mm de secção e 0,7 mm de espessura, segundo EN 14195.

0,700

3,16

2,21

mt12plp350a

m

Montante de perfil metálico de aço galvanizado Z1 (Z140), THM "PLACO", fabricado através de laminação a frio, 100x40 mm de secção e 1 mm de espessura, segundo EN 14195.

2,000

5,11

10,22

mt12plt035a

Ud

Parafuso autoperfurante rosca-chapa, THRPF 13 "PLACO", de 13 mm de comprimento.

7,000

0,06

0,42

mt16lvi035f

m²

Painel compacto de lã mineral Arena, de alta densidade, Arena Master "ISOVER", segundo EN 13162, de 90 mm de espessura, sem revestir, resistência térmica 2,35 m²°C/W, condutibilidade térmica 0,038 W/(m°C).

1,000

10,60

10,60

mt16aaa030

m

Fita autocolante para vedação de juntas.

0,880

0,30

0,26

mt12plp080a

m

Perfil metálico em ângulo, de aço galvanizado, CR2 "PLACO", fabricado através de laminação a frio, de 3000 mm de comprimento, 34x23 mm de secção e 0,55 mm de espessura, segundo EN 14195.

0,700

1,06

0,74

mt12plp360a

m

Perfil metálico de aço galvanizado Z1 (Z140), THZ "PLACO", fabricado através de laminação a frio, 45x70 mm de secção e 0,7 mm de espessura, segundo EN 14195.

1,700

3,06

5,20

mt12plj020a

m

Banda estanque autocolante, Banda 45 "PLACO", de espuma de polietileno de células fechadas, de 3 mm de espessura e 45 mm de largura, para a estanquidade da base e do isolamento sonoro do perímetro em paredes e revestimentos interiores de placas.

3,600

0,44

1,58

mt16lvi030arfm

m²

Painel semi-rígido de lã mineral Arena de alta densidade, Arena Basic "ISOVER", segundo EN 13162, de 45 mm de espessura, não revestido, resistência térmica 1,2 m²°C/W, condutibilidade térmica 0,037 W/(m°C).

1,000

2,90

2,90

mt15mvp010a

m

Membrana altamente transpirante impermeável à água da chuva, Tyvek Estándar "PLACO", de 175 µm de espessura e 60 g/m², de 0,01 m de espessura de ar equivalente face à difusão de vapor de água, segundo NP EN 1931, estanquidade à água classe W1 segundo EN 1928, (Euroclasse E de reacção ao fogo, segundo NP EN 13501-1), fornecida em rolos de 1,50x50 m, segundo NP EN 13859-2.

1,100

4,01

4,41

mt12plk010fembc

m²

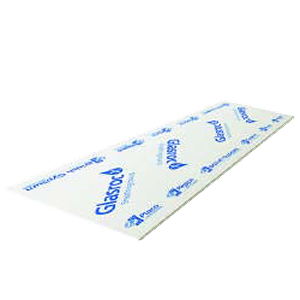

Placa de gesso laminado GM-FH1 / EN 15283-2 - 1200 / 2800 / 12,5 / com os bordos longitudinais afinados, Glasroc X 13 "PLACO", formada por um núcleo de gesso revestido nas duas faces com fibra de vidro com tratamento hidrófobo.

1,000

19,50

19,50

mt12plj030

m

Fita autocolante de malha de fibra de vidro, "PLACO", para reforço de juntas.

2,100

0,69

1,45

mt12plm015a

kg

Massa de secagem, Promix Hydro "PLACO", com aditivo hidrófugo; Euroclasse B-s1, d0 de reacção ao fogo, segundo NP EN 13501-1, intervalo de temperatura de trabalho de 5 a 30°C, para aplicação manual com fita de juntas, segundo EN 13963; para o tratamento das juntas das placas de gesso laminado.

0,300

7,26

2,18

mt28fvp020a

m

Malha de reforço de fibra de vidro anti-álcalis, CMALL 160 "PLACO", de 160 g/m² de massa superficial, de 1,1 m de largura e 0,52 mm de espessura, fornecida em rolos de 50 m de comprimento.

1,100

2,60

2,86

mt12plm090a

kg

Primário à base de polímeros elastoméricos modificados, para a impermeabilização de placas de gesso laminado e a adesão de placas de isolamento térmico, Placotherm Primer "PLACO", cor branco.

1,000

6,26

6,26

mt12plk010ihrcc

m²

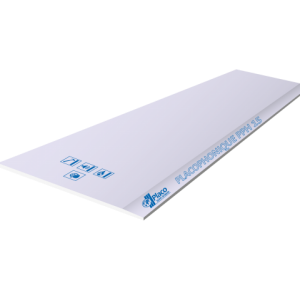

Placa de gesso laminado DFI / EN 520 - 1200 / 2500 / 12,5 / com os bordos longitudinais afinados, Phonique PPH 13 "PLACO", formada por uma alma de gesso de origem natural embutida e intimamente ligada a duas lâminas de cartão forte, aditivada para melhorar as suas prestações acústicas.

2,000

10,16

20,32

mt12plj010

m

Fita microperfurada de papel, "PLACO", para acabamento de juntas de placas de gesso laminado.

2,800

0,05

0,14

mt12plm010a

kg

Massa de secagem em pó SN "PLACO"; Euroclasse A2-s1, d0 de reacção ao fogo, segundo NP EN 13501-1, intervalo de temperatura de trabalho de 5 a 30°C, para aplicação manual com fita de juntas, segundo EN 13963; para o tratamento das juntas das placas de gesso laminado.

0,660

1,35

0,89

mt12plt010a

Ud

Parafuso auto-roscante TTPC 25 "PLACO", com cabeça de trombeta, de 25 mm de comprimento, para instalação de placas de gesso laminado sobre perfis de espessura inferior a 6 mm.

7,000

0,01

0,07

mt12plt010d

Ud

Parafuso auto-roscante TTPC 45 "PLACO", com cabeça de trombeta, de 45 mm de comprimento, para instalação de placas de gesso laminado sobre perfis de espessura inferior a 6 mm.

15,000

0,02

0,30

mt12plt025b

Ud

Parafuso autoperfurante THTPF 25 "PLACO", com cabeça de trombeta, de 25 mm de comprimento.

20,000

0,05

1,00

mt28pcc060q

kg

Primário regulador da absorção Weber CS Plus "WEBER", cor branca, gama Estándar, composto de cargas minerais, resinas em dispersão aquosa, pigmentos orgânicos, fungicidas e aditivos especiais, impermeável à água da chuva e permeável ao vapor de água.

0,200

4,28

0,86

mt28mac020gaa

kg

Argamassa acrílica Webertene Stilo "WEBER", cor branca, gama Estándar, acabamento em gota, composta de cargas minerais, resinas em dispersão aquosa, pigmentos orgânicos, fungicidas e aditivos especiais; para aplicar com pistola de projecção. Segundo NP EN 15824.

2,500

3,08

7,70

mo052

h

Oficial de 1ª montador de sistemas de fachadas pré-fabricadas.

0,939

19,03

17,87

mo099

h

Ajudante de montador de sistemas de fachadas pré-fabricadas.

0,565

17,97

10,15

%

Custos directos complementares

2,000

130,09

2,60

Custo de manutenção decenal: 10,62€ nos primeiros 10 anos.

Total:

132,69

Referência e título da norma

Aplicabilidade_(a)

Obrigatoriedade_(b)

Sistema_(c)

EN 14195:2005

1.1.2006

1.1.2007

Element os de armação metálica para sistemas em placas de gesso — Definições, requisitos e métodos de ensaio

EN 14195:2005/A C:2006

1.1.2007

1.1.2007

EN 13162:2012+A1:2015

10.7.2015

10.7.2016

Produtos de isolamento térmico para aplicação em edifícios — Produtos manufaturados de lã mineral (MW) — Especificação

EN 15283-1:2008+A1:2009

1.6.2010

1.6.2011

Placas de g esso reforçadas com fibras — Definições, requisitos e métodos de ensaio — Parte 1: Placas de gesso reforçadas com tecido

EN 13963:2005

1.3.2006

1.3.2007

Materiais de vedação para placas de gesso — Definições, requisitos e métodos de ensaio

EN 13963:2005/A C:2006

1.1.2007

1.1.2007

EN 520:2004+A1:2009

1.6.2010

1.12.2010

Placas de g esso — Definições, requisitos e métodos de ensaio

EN 15824:2009

1.4.2010

1.4.2011

Especificações para rebocos exteriores e estuques interiores baseados em ligantes orgânicos

UNIDADE DE OBRA FLY020: SISTEMA PLACOTHERM INTEGRA "PLACO", PARA FACHADA LIGEIRA.

CARACTERÍSTICAS TÉCNICAS

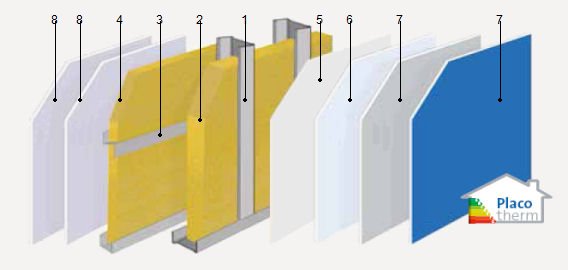

Sistema de fachada ligeira Placotherm Integra "PLACO", formado por uma estrutura metálica composta de canais horizontais THR 100, de aço galvanizado Z1 (Z140), ancorados à parte superior e inferior das lajes e montantes verticais THM 100, de aço galvanizado Z1 (Z140), com uma modulação de 400 mm entre eixos, sobre a que se aparafusa desde o lado exterior uma placa Glasroc X 13 de 12,5 mm de espessura, com tratamento de juntas através de fita autocolante de malha de fibra de vidro e massa de juntas Promix Hydro; e coloca-se entre montantes o isolamento térmico realizado com painel compacto de lã mineral Arena, de alta densidade, Arena Master "ISOVER", segundo EN 13162, de 90 mm de espessura, sem revestir; entre os perfis e a placa exterior será colocada uma membrana altamente transpirante impermeável à água da chuva, Tyvek Estándar; e malha de reforço CMALL 160 embebida entre duas camadas de primário à base de polímeros elastoméricos modificados, Placotherm Primer, cor branco. Pelo outro lado, coloca-se outra estrutura paralela de perfis angulares CR2 e perfis intermédios THZ 45, de aço galvanizado Z1 (Z140) com uma modulação de 600 mm, com painel semi-rígido de lã mineral Arena de alta densidade, Arena Basic, segundo EN 13162, de 45 mm de espessura, não revestido; sobre a que se aparafusam duas placas PPH 13 de 12,5 mm de espessura desde o lado interior, com tratamento de juntas através de fita microperfurada e massa de secagem SN; e revestimento com uma camada de primário regulador da absorção Weber CS e uma camada de argamassa acrílica Webertene Stilo, de 2 a 3 mm de espessura, cor branca, gama Estándar, acabamento em gota. Inclusive parafusos e fixações.

CRITÉRIO DE MEDIÇÃO DE PROJECTO

Superfície medida segundo documentação gráfica de Projecto, sem duplicar esquinas nem encontros, descontando as aberturas de superfície maior de 3 m².

CONDIÇÕES PRÉVIAS QUE DEVEM SER CUMPRIDAS ANTES DA EXECUÇÃO DAS UNIDADES DE OBRA

PROCESSO DE EXECUÇÃO

CONSERVAÇÃO E MANUTENÇÃO.

Será protegido durante as operações que lhe possam provocar manchas ou danos mecânicos. Será evitada a actuação sobre o elemento de acções mecânicas não previstas no cálculo.

CRITÉRIO DE MEDIÇÃO EM OBRA E CONDIÇÕES DE PAGAMENTO

Medir-se-á a superfície realmente executada segundo especificações de Projecto, sem duplicar esquinas nem encontros, descontando as aberturas de superfície maior de 3 m².

Código LER

Tipo

Peso (kg)

Volume (l)

17 04 05

Ferro e aço.

0,100

0,048

17 06 04

Materiais de isolamento não abrangidos em 17 06 01 e 17 06 03.

0,247

0,412

17 08 02

Materiais de construção à base de gesso não abrangidos em 17 08 01.

1,199

1,199

17 02 03

Plástico.

0,011

0,018

17 09 04

Mistura de resíduos de construção e demolição não abrangidos em 17 09 01, 17 09 02 e 17 09 03.

0,169

0,113

Resíduos gerados:

1,726

1,789

17 02 03

Plástico.

0,136

0,227

Embalagens:

0,136

0,227

Total resíduos:

1,862

2,016
