TDG210

Ud

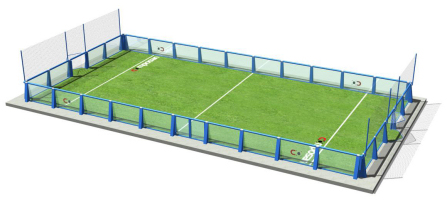

Campo de futebol 3x3, sistema Compofútbol X-Tress "COMPOSAN INDUSTRIAL Y TECNOLOGÍA".

13.992,16€

Campo de futebol 3x3, de 20x10 m, sistema Compofútbol X-Tress "COMPOSAN INDUSTRIAL Y TECNOLOGÍA", com uma porta de acesso e folhas de vidro de segurança temperado, de 12 mm de espessura, formado por uma estrutura metálica, composta por perfis, tubos e pilares, de aço S275JR laminado a quente; um conjunto de folhas de vidro de segurança temperado, de 12 mm de espessura, com furos para fixação à estrutura; um jogo de duas redes de baliza; 8 mastros de rede de protecção de fundo para fixar sobre a estrutura metálica, de tubo de aço galvanizado, de 60 mm de diâmetro e 2 m de altura; e 40 m² de rede de protecção de fundo.

Unitário

Ud

Descrição

Rend.

Preço unitário

Importância

mt47cit450b

Ud

Estrutura metálica para campo de futebol 3x3, de 20x10 m, com uma porta de acesso, sistema Compofútbol X-Tress "COMPOSAN INDUSTRIAL Y TECNOLOGÍA", composta por perfis, tubos e pilares, de aço S275JR laminado a quente, inclusive recobrimento com tinta de resina de epóxi/poliéster, de cor azul, elementos auxiliares, fixações e pequeno material.

1,000

7.301,04

7.301,04

mt47cit460b

Ud

Conjunto de folhas de vidro de segurança temperado, de 12 mm de espessura, com furos para fixação à estrutura, para campo de futebol 3x3, de 20x10 m, sistema Compofútbol X-Tress "COMPOSAN INDUSTRIAL Y TECNOLOGÍA", inclusive parafusos, elementos auxiliares e pequeno material.

1,000

3.776,40

3.776,40

mt47cit470

Ud

Jogo de duas redes de baliza, cor branca, para campo de futebol 3x3, sistema Compofútbol X-Tress "COMPOSAN INDUSTRIAL Y TECNOLOGÍA".

1,000

32,73

32,73

mt47cit480

Ud

Mastro de rede de protecção de fundo para fixar sobre a estrutura metálica, de tubo de aço galvanizado, de 60 mm de diâmetro e 2 m de altura, para campo de futebol 3x3, sistema Compofútbol X-Tress "COMPOSAN INDUSTRIAL Y TECNOLOGÍA", inclusive recobrimento com tinta de resina de epóxi/poliéster, de cor azul, elementos auxiliares, fixações e pequeno material.

8,000

78,05

624,40

mt47cit490

m²

Rede de protecção de fundo, cor branca, para campo de futebol 3x3, sistema Compofútbol X-Tress "COMPOSAN INDUSTRIAL Y TECNOLOGÍA".

40,000

3,96

158,40

mo041

h

Oficial de 1ª construção de obra civil.

42,801

16,85

721,20

mo087

h

Ajudante de construção de obra civil.

42,801

16,45

704,08

%

Meios auxiliares

2,000

13.318,25

266,37

%

Custos indirectos

3,000

13.584,62

407,54

Total:

13.992,16

UNIDADE DE OBRA TDG210: CAMPO DE FUTEBOL 3X3, SISTEMA COMPOFÚTBOL X-TRESS "COMPOSAN INDUSTRIAL Y TECNOLOGÍA".

CARACTERÍSTICAS TÉCNICAS

Fornecimento e instalação de campo de futebol 3x3, de 20x10 m, sistema Compofútbol X-Tress "COMPOSAN INDUSTRIAL Y TECNOLOGÍA", com uma porta de acesso e folhas de vidro de segurança temperado, de 12 mm de espessura, formado por uma estrutura metálica, composta por perfis, tubos e pilares, de aço S275JR laminado a quente; um conjunto de folhas de vidro de segurança temperado, de 12 mm de espessura, com furos para fixação à estrutura; um jogo de duas redes de baliza, cor branca; 8 mastros de rede de protecção de fundo para fixar sobre a estrutura metálica, de tubo de aço galvanizado, de 60 mm de diâmetro e 2 m de altura; e 40 m² de rede de protecção de fundo, cor branca. Incluindo recobrimento de estrutura metálica com tinta de resina de epóxi/poliéster, cor azul, parafusos, elementos auxiliares, fixações e pequeno material, sem incluir o pavimento desportivo. Totalmente montado e testado pela empresa instaladora.

CRITÉRIO DE MEDIÇÃO DE PROJECTO

Número de unidades previstas, segundo documentação gráfica de Projecto.

FASES DE EXECUÇÃO.

Marcação. Montagem e fixação da estrutura metálica. Colocação e fixação dos vidro. Fixação das redes de baliza. Montagem e fixação, sobre a estrutura metálica, dos mastros das redes de protecção de fundo. Fixação das redes de protecção de fundo.

CRITÉRIO DE MEDIÇÃO EM OBRA E CONDIÇÕES DE PAGAMENTO

Medir-se-á o número de unidades realmente executadas segundo especificações de Projecto.
