TDG200

Ud

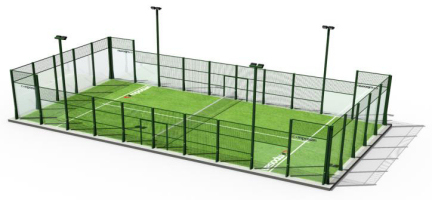

Campo de padel, sistema Pádel Life "COMPOSAN INDUSTRIAL Y TECNOLOGÍA".

14.464,45€

Campo de padel, de 20x10 m, com rede de 4 m de altura nos fundos e nos 2 m iniciais de cada lateral, e de 3 m de altura no resto, sistema Pádel Life modelo Granada "COMPOSAN INDUSTRIAL Y TECNOLOGÍA", com duas portas de acesso, folhas de vidro de segurança temperado, de 10 mm de espessura e suportes de luminárias, de 3 m de comprimento, para fixar sobre a estrutura metálica, formado por uma estrutura metálica composta por pilares de aço S275JR laminado a quente, de 100x50 mm e 2 mm de espessura, com reforços de chapa dobrada galvanizada a quente, de 3 mm de espessura e 1 m de comprimento, soldada ao pilar; placas de ancoragem de aço S275JR laminado a quente, com furos de 18 mm de diâmetro, de 280x200 mm e 10 mm de espessura, para pilares intermédios e placas de ancoragem especiais, de 15 mm de espessura, para pilares de canto; malha electrossoldada de aço galvanizado, de 50x50 mm e 4 mm de diâmetro; marcos para fixação de malha electrossoldada compostos por perfis angulares de chapa galvanizada a quente, de 3 mm de espessura, com furos para alojamento das pontas da malha electrosoldada; duas portas de acesso com fechadura; barras horizontais de tubo de aço galvanizado a quente, de 40x30 mm e 1,5 mm de espessura; e chapas horizontais para reforço e fixação de malha de aro galvanizado a quente, de 40x3 mm; um conjunto de folhas de vidro de segurança temperado, de 10 mm de espessura, composto por 14 folhas de vidro de segurança temperado, de 2995x1995 mm e 10 mm de espessura, e 4 folhas de vidro de segurança temperado, de 1995x1995 mm e 10 mm de espessura, com furos para fixação à estrutura e quatro suportes de luminárias, de 3 m de comprimento, para fixar sobre a estrutura metálica, cada um deles composto por um pilar de aço S275JR laminado a quente, de 100x50 mm e 2 mm de espessura, e uma cruzeta de chapa dobrada galvanizada a quente, de 2 mm de espessura, com furos para fixação de luminárias.

Unitário

Ud

Descrição

Rend.

Preço unitário

Importância

mt47cit500a

Ud

Estrutura metálica, sistema Pádel Life modelo Granada "COMPOSAN INDUSTRIAL Y TECNOLOGÍA", composta por pilares de aço S275JR laminado a quente, de 100x50 mm e 2 mm de espessura, com reforços de chapa dobrada galvanizada a quente, de 3 mm de espessura e 1 m de comprimento, soldada ao pilar; placas de ancoragem de aço S275JR laminado a quente, com furos de 18 mm de diâmetro, de 280x200 mm e 10 mm de espessura, para pilares intermédios e placas de ancoragem especiais, de 15 mm de espessura, para pilares de canto; malha electrossoldada de aço galvanizado, de 50x50 mm e 4 mm de diâmetro; marcos para fixação de malha electrossoldada compostos por perfis angulares de chapa galvanizada a quente, de 3 mm de espessura, com furos para alojamento das pontas da malha electrosoldada; duas portas de acesso com fechadura; barras horizontais de tubo de aço galvanizado a quente, de 40x30 mm e 1,5 mm de espessura; e chapas horizontais para reforço e fixação de malha de aro galvanizado a quente, de 40x3 mm, inclusive recobrimento com tinta de resina de epóxi/poliéster, de cor a escolher, parafusos, elementos auxiliares e pequeno material.

1,000

9.207,37

9.207,37

mt47cit510a

Ud

Conjunto de folhas de vidro de segurança temperado, de 10 mm de espessura, sistema Pádel Life "COMPOSAN INDUSTRIAL Y TECNOLOGÍA", composto por 14 folhas de vidro de segurança temperado, de 2995x1995 mm e 10 mm de espessura, e 4 folhas de vidro de segurança temperado, de 1995x1995 mm e 10 mm de espessura, com furos para fixação à estrutura, inclusive parafusos, elementos auxiliares e pequeno material.

1,000

3.423,94

3.423,94

mt47cit520

Ud

Suporte de luminárias, de 3 m de comprimento, para fixar sobre a estrutura metálica, sistema Pádel Life "COMPOSAN INDUSTRIAL Y TECNOLOGÍA", composto por um pilar de aço S275JR laminado a quente, de 100x50 mm e 2 mm de espessura, e uma cruzeta de chapa dobrada galvanizada a quente, de 2 mm de espessura, com furos para fixação de luminárias, inclusive recobrimento com tinta de resina de epóxi/poliéster, de cor a escolher.

4,000

167,34

669,36

mo041

h

Oficial de 1ª construção de obra civil.

14,028

16,85

236,37

mo087

h

Ajudante de construção de obra civil.

14,028

16,45

230,76

%

Meios auxiliares

2,000

13.767,80

275,36

%

Custos indirectos

3,000

14.043,16

421,29

Total:

14.464,45

UNIDADE DE OBRA TDG200: CAMPO DE PADEL, SISTEMA PÁDEL LIFE "COMPOSAN INDUSTRIAL Y TECNOLOGÍA".

CARACTERÍSTICAS TÉCNICAS

Fornecimento e instalação de campo de padel, de 20x10 m, com rede de 4 m de altura nos fundos e nos 2 m iniciais de cada lateral, e de 3 m de altura no resto, sistema Pádel Life modelo Granada "COMPOSAN INDUSTRIAL Y TECNOLOGÍA", com duas portas de acesso, folhas de vidro de segurança temperado, de 10 mm de espessura e suportes de luminárias, de 3 m de comprimento, para fixar sobre a estrutura metálica, formado por uma estrutura metálica composta por pilares de aço S275JR laminado a quente, de 100x50 mm e 2 mm de espessura, com reforços de chapa dobrada galvanizada a quente, de 3 mm de espessura e 1 m de comprimento, soldada ao pilar; placas de ancoragem de aço S275JR laminado a quente, com furos de 18 mm de diâmetro, de 280x200 mm e 10 mm de espessura, para pilares intermédios e placas de ancoragem especiais, de 15 mm de espessura, para pilares de canto; malha electrossoldada de aço galvanizado, de 50x50 mm e 4 mm de diâmetro; marcos para fixação de malha electrossoldada compostos por perfis angulares de chapa galvanizada a quente, de 3 mm de espessura, com furos para alojamento das pontas da malha electrosoldada; duas portas de acesso com fechadura; barras horizontais de tubo de aço galvanizado a quente, de 40x30 mm e 1,5 mm de espessura; e chapas horizontais para reforço e fixação de malha de aro galvanizado a quente, de 40x3 mm; um conjunto de folhas de vidro de segurança temperado, de 10 mm de espessura, composto por 14 folhas de vidro de segurança temperado, de 2995x1995 mm e 10 mm de espessura, e 4 folhas de vidro de segurança temperado, de 1995x1995 mm e 10 mm de espessura, com furos para fixação à estrutura e quatro suportes de luminárias, de 3 m de comprimento, para fixar sobre a estrutura metálica, cada um deles composto por um pilar de aço S275JR laminado a quente, de 100x50 mm e 2 mm de espessura, e uma cruzeta de chapa dobrada galvanizada a quente, de 2 mm de espessura, com furos para fixação de luminárias. Incluindo recobrimento de estrutura metálica e suportes de luminárias com tinta de resina de epóxi/poliéster, de cor a escolher, parafusos, elementos auxiliares e pequeno material, sem incluir o pavimento desportivo, o equipamento desportivo, as luminárias nem a instalação eléctrica. Totalmente montada e testada pela empresa instaladora.

CRITÉRIO DE MEDIÇÃO DE PROJECTO

Número de unidades previstas, segundo documentação gráfica de Projecto.

FASES DE EXECUÇÃO.

Marcação. Montagem e fixação da estrutura metálica. Colocação e fixação dos vidro. Montagem e fixação, sobre a estrutura metálica, dos suportes complementares das luminárias.

CRITÉRIO DE MEDIÇÃO EM OBRA E CONDIÇÕES DE PAGAMENTO

Medir-se-á o número de unidades realmente executadas segundo especificações de Projecto.
