HBH020

Ud

Base flutuante anti-vibração, de betão armado, para apoio de maquinaria.

92,64€

Base contínua flutuante anti-vibração, de betão armado, para apoio de maquinaria, de 150x100x16 cm, composta de betão C25/30 (XC1(P); D12; S3; Cl 0,4) fabricado em central, e betonagem com grua, malha electrossoldada AR42 100x300 mm de aço A500 EL, sobre uma lâmina de espuma de polietileno de alta densidade, de 3 mm de espessura, apoiada sobre painéis anti-vibração de fibra de vidro moldada com ligante sintético, de 50 mm de espessura. Incluindo camada separadora de filme de polietileno de 0,05 mm de espessura e cofragem perimetral de tijolo cerâmico furado.

Unitário

Ud

Descrição

Rend.

Preço unitário

Importância

mt16png010a

m²

Filme de polietileno de 0,05 mm de espessura e 46 g/m² de massa superficial.

1,575

0,15

0,24

mt04lvc010h

Ud

Tijolo cerâmico furado duplo, para revestir, 33x16x9 cm, segundo NP EN 771-1.

14,706

0,24

3,53

mt08aaa010a

m³

Água.

0,004

1,50

0,01

mt09mif010ca

t

Argamassa industrial para alvenaria, de cimento, cor cinzento, categoria M-5 (resistência à compressão 5 N/mm²), fornecida em sacos, segundo EN 998-2.

0,012

32,25

0,39

mt16pnc020a

m²

Lâmina de espuma de polietileno de alta densidade de 3 mm de espessura; proporcionando uma redução do nível global de pressão sonora a sons de percussão de 16 dB.

1,575

0,47

0,74

mt16pnc010a

m

Fita viscoelástica autocolante com auto-protecção de alumínio, de 50 mm de largura e de 1,5 mm de espessura, para vedação de juntas.

0,158

0,80

0,13

mt16avg070a

Ud

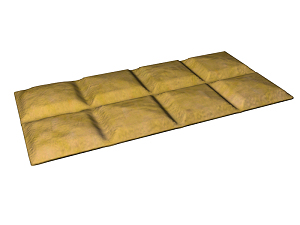

Painel anti-vibração de fibra de vidro moldada com ligante sintético, de 1150x550x50 mm e 2000 kg/cm² de carga máxima à compressão.

2,609

12,22

31,88

mt07ame020ddc

m²

Malha electrossoldada AR42 100x300 mm, com arames longitudinais de 4,2 mm de diâmetro e arames transversais de 4,2 mm de diâmetro, aço A500 EL.

1,650

1,64

2,71

mt10haf020bgngc

m³

Betão C25/30 (XC1(P) D12; S3; Cl 0,4), fabricado em central, segundo NP EN 206-1.

0,264

83,08

21,93

mo042

h

Oficial de 1ª estruturista.

0,331

18,05

5,97

mo089

h

Ajudante de estruturista.

0,331

17,64

5,84

mo020

h

Oficial de 1ª construção.

0,374

17,19

6,43

mo113

h

Operário não qualificado construção.

0,187

16,12

3,01

mo054

h

Oficial de 1ª montador de isolamentos.

0,306

17,77

5,44

mo101

h

Ajudante de montador de isolamentos.

0,153

16,81

2,57

%

Custos directos complementares

2,000

90,82

1,82

Total:

92,64

Referência e título da norma

Aplicabilidade_(a)

Obrigatoriedade_(b)

Sistema_(c)

EN 771-1:2011+A1:2015

10.6.2016

10.6.2017

Especificações para unidades de alvenaria — Parte 1: Tijolos cerâmicos para alvenaria

EN 998-2:2010

1.6.2011

1.6.2012

Especificação de argamassas para alvenarias — Parte 2: Argamassas de assentamento

UNIDADE DE OBRA HBH020: BASE FLUTUANTE ANTI-VIBRAÇÃO, DE BETÃO ARMADO, PARA APOIO DE MAQUINARIA.

CARACTERÍSTICAS TÉCNICAS

Base contínua flutuante anti-vibração, de betão armado, para apoio de maquinaria, de 150x100x16 cm, composta de betão C25/30 (XC1(P); D12; S3; Cl 0,4) fabricado em central, e betonagem com grua, malha electrossoldada AR42 100x300 mm de aço A500 EL, sobre uma lâmina de espuma de polietileno de alta densidade, de 3 mm de espessura, apoiada sobre painéis anti-vibração de fibra de vidro moldada com ligante sintético, de 50 mm de espessura. Incluindo camada separadora de filme de polietileno de 0,05 mm de espessura e cofragem perimetral de tijolo cerâmico furado.

REGULAMENTAÇÃO APLICÁVEL

Elaboração, transporte e colocação em obra do betão:

CRITÉRIO DE MEDIÇÃO DE PROJECTO

Número de unidades previstas, segundo documentação gráfica de Projecto.

FASES DE EXECUÇÃO.

Marcação e traçado da base. Colocação do filme de polietileno. Colocação e fixação da cofragem perimetral. Colocação do painel anti-vibração. Colocação da lâmina anti-impacto. Colocação das armaduras com separadores homologados. Betonagem e compactação do betão. Nivelamento da camada de compressão. Cura do betão.

CRITÉRIO DE MEDIÇÃO EM OBRA E CONDIÇÕES DE PAGAMENTO

Medir-se-á o número de unidades realmente executadas segundo especificações de Projecto.

Código LER

Tipo

Peso (kg)

Volume (l)

17 06 04

Materiais de isolamento não abrangidos em 17 06 01 e 17 06 03.

0,024

0,040

17 01 02

Tijolos.

6,671

5,337

17 01 01

Betão (betões, argamassas e pré-fabricados).

2,521

1,681

17 04 05

Ferro e aço.

0,117

0,056

Resíduos gerados:

9,333

7,113

15 01 01

Embalagens de papel e cartão.

0,129

0,172

17 02 03

Plástico.

0,110

0,183

17 02 01

Madeira.

0,590

0,536

Embalagens:

0,829

0,892

Total resíduos:

10,162

8,005
