NVN010

m²

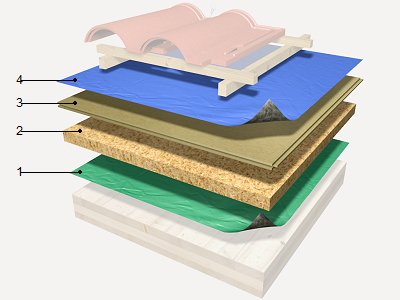

Isolamento térmico pelo exterior de coberturas inclinadas de estrutura de madeira, com painéis de fibras de madeira.

35,98€

Isolamento térmico pelo exterior de coberturas inclinadas de estrutura contínua de madeira, formado por barreira de vapor de lâmina autocolante de polipropileno, de 0,45 mm de espessura e 130 g/m²; isolamento térmico de painel isolante de uma única camada, de fibras de madeira, de 40 mm de espessura e 1200x625 mm, de superfície lisa e bordo lateral recto, resistência térmica 1,05 m²°C/W, condutibilidade térmica 0,04 W/(m°C), densidade 110 kg/m³; isolamento sob telha de painel isolante impermeável, de fibras de madeira, de 18 mm de espessura, de superfície lisa e bordo lateral macho-fêmea, resistência térmica 0,4 m²°C/W, condutibilidade térmica 0,046 W/(m°C), densidade 260 kg/m³; e impermeabilização de lâmina impermeabilizante de microfibras de polipropileno, de 0,5 mm de espessura e 145 g/m², (Euroclasse E de reacção ao fogo), estanquidade à água classe W1, segundo EN 1928. O preço não inclui a estrutura suporte nem o revestimento da cobertura.

Unitário

Ud

Descrição

Rend.

Preço unitário

Importância

mt15bio030a

m²

Barreira de vapor com estanquidade ao ar, formada por uma lâmina autocolante de polipropileno, de 0,45 mm de espessura e 130 g/m², fornecida em rolos de 1,50x50 m, segundo EN 13984.

1,050

2,54

2,67

mt16bab060a

m²

Painel isolante de uma única camada, de fibras de madeira, de 40 mm de espessura e 1200x625 mm, de superfície lisa e bordo lateral recto, resistência térmica 1,05 m²°C/W, condutibilidade térmica 0,04 W/(m°C), densidade 110 kg/m³, Euroclasse E de reacção ao fogo, segundo EN 13171.

1,050

9,70

10,19

mt16bab050a

m²

Painel isolante impermeável, subtelha, de fibras de madeira, de 18 mm de espessura, com ligação macho-fêmea, resistência térmica 0,4 m²°C/W, condutibilidade térmica 0,046 W/(m°C), densidade 260 kg/m³, Euroclasse E de reacção ao fogo, segundo EN 13171.

1,050

7,60

7,98

mt15bio015a

m²

Lâmina impermeabilizante de microfibras de polipropileno, de 0,5 mm de espessura e 145 g/m², (Euroclasse E de reacção ao fogo), estanquidade à água classe W1, segundo EN 1928, fornecida em rolos de 1,50x50 m, segundo NP EN 13859-1.

1,050

2,42

2,54

mo054

h

Oficial de 1ª montador de isolamentos.

0,332

19,03

6,32

mo101

h

Ajudante de montador de isolamentos.

0,310

17,97

5,57

%

Custos directos complementares

2,000

35,27

0,71

Custo de manutenção decenal: 0,72€ nos primeiros 10 anos.

Total:

35,98

Referência e título da norma

Aplicabilidade_(a)

Obrigatoriedade_(b)

Sistema_(c)

EN 13984:2013

1.11.2013

1.11.2013

Membranas de impermeabilização f lexíveis — Barreiras anti-vapor de plástico e de borracha — Definições e características

EN 13171:2012+A1:2015

10.7.2015

10.7.2016

Produtos de isolamento térmico para aplicação em edifícios — Produtos manufaturados de fibra de madeira (WF) — Especificação

EN 13859-1:2010

1.4.2011

1.4.2012

Membranas de impermeabilização f lexíveis — Definição e características de barreiras f lexíveis colocadas sob revestiment os de coberturas — Parte 1: Barreiras para coberturas com elementos descontínuos

UNIDADE DE OBRA NVN010: ISOLAMENTO TÉRMICO PELO EXTERIOR DE COBERTURAS INCLINADAS DE ESTRUTURA DE MADEIRA, COM PAINÉIS DE FIBRAS DE MADEIRA.

CARACTERÍSTICAS TÉCNICAS

Isolamento térmico pelo exterior de coberturas inclinadas de estrutura contínua de madeira, formado por barreira de vapor de lâmina autocolante de polipropileno, de 0,45 mm de espessura e 130 g/m²; isolamento térmico de painel isolante de uma única camada, de fibras de madeira, de 40 mm de espessura e 1200x625 mm, de superfície lisa e bordo lateral recto, resistência térmica 1,05 m²°C/W, condutibilidade térmica 0,04 W/(m°C), densidade 110 kg/m³; isolamento sob telha de painel isolante impermeável, de fibras de madeira, de 18 mm de espessura, de superfície lisa e bordo lateral macho-fêmea, resistência térmica 0,4 m²°C/W, condutibilidade térmica 0,046 W/(m°C), densidade 260 kg/m³; e impermeabilização de lâmina impermeabilizante de microfibras de polipropileno, de 0,5 mm de espessura e 145 g/m², (Euroclasse E de reacção ao fogo), estanquidade à água classe W1, segundo EN 1928.

CRITÉRIO DE MEDIÇÃO DE PROJECTO

Superfície medida segundo documentação gráfica de Projecto.

CONDIÇÕES PRÉVIAS QUE DEVEM SER CUMPRIDAS ANTES DA EXECUÇÃO DAS UNIDADES DE OBRA

PROCESSO DE EXECUÇÃO

CONSERVAÇÃO E MANUTENÇÃO.

O isolamento será protegido, após a sua colocação, da chuva e dos impactos, pressões ou outras acções que o possam alterar.

CRITÉRIO DE MEDIÇÃO EM OBRA E CONDIÇÕES DE PAGAMENTO

Medir-se-á a superfície realmente executada segundo especificações de Projecto.

CRITÉRIOS CONSIDERADOS NA DETERMINAÇÃO DO PREÇO DA UNIDADE DE OBRA

O preço não inclui a estrutura suporte nem o revestimento da cobertura.

Código LER

Tipo

Peso (kg)

Volume (l)

17 06 04

Materiais de isolamento não abrangidos em 17 06 01 e 17 06 03.

0,431

0,718

Resíduos gerados:

0,431

0,718

17 02 03

Plástico.

0,105

0,175

Embalagens:

0,105

0,175

Total resíduos:

0,536

0,893
