FAV010 |
m² |
Sistema de painel de madeira e cimento, para fachada ventilada. |
71,17€ |
|
Sistema de revestimento para fachada ventilada, formado por painel de madeira e cimento, de 2600x1250 mm e 12 mm de espessura, cor cinzento, acabamento em bruto, com sistema de ancoragem vertical, de alumínio AW 6063 T5 lacado preto. |
|
Unitário |
Ud |
Descrição |
Rend. |
Preço unitário |
Importância |
|
mt12vir010a |
m² |
Painel de madeira e cimento, de 2600x1250 mm e 12 mm de espessura, cor cinzento, acabamento em bruto, condutibilidade térmica 0,22 W/(m°C) e Euroclasse B-s1, d0 de reacção ao fogo, segundo NP EN 13501-1. Segundo NP EN 13986. |
1,050 |
11,92 |
12,52 |
|
mt19paj260a |
m² |

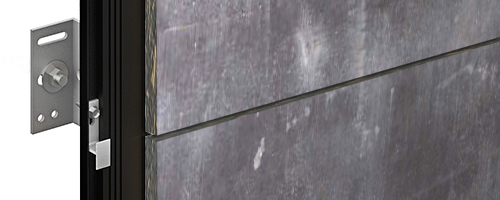

Subestrutura suporte composta de sistema de ancoragem vertical, de alumínio AW 6063 T5 lacado preto, regulável nos eixos vertical e horizontal, formado por: perfis verticais em T e em L de alumínio extrudido de liga 6063 com tratamento térmico T-5, lacado de cor preto, com marca de qualidade QUALICOAT classe SEASIDE com 60 microns de espessura mínima de película seca, esquadros de carga, esquadros de apoio e grampos com unha oculta alumínio extrudido de liga 6063 com tratamento térmico T-5, anodizado de cor prata natural com uma espessura mínima de 15 microns; fixado à testa de betão de cada laje (aproximadamente 3 m de altura livre) com buchas mecânicas de aço inoxidável A2, e ao suporte de betão ou de alvenaria (fck>=150 kp/cm²) cada 1,20 m no máximo, com tira-fundos de aço inoxidável A2 e buchas de nylon. |
1,000 |
34,50 |
34,50 |
|
mo052 |
h |
Oficial de 1ª montador de sistemas de fachadas pré-fabricadas. |
0,658 |
17,77 |
11,69 |
|
mo099 |
h |
Ajudante de montador de sistemas de fachadas pré-fabricadas. |
0,658 |
16,81 |
11,06 |
|
% |
Custos directos complementares |
2,000 |
69,77 |
1,40 |
|
|
Custo de manutenção decenal: 7,98€ nos primeiros 10 anos. |
Total: |
71,17 |
|||
|
Referência e título da norma |
Aplicabilidade(a) |
Obrigatoriedade(b) |
Sistema(c) |
|
EN 13986:2004+A1:2015 |
13.11.2015 |
13.11.2016 |
|
|
Painéis à base de madeira para uso na construção — Características, avaliação da conformidade e marcação |
(a) Data de entrada em aplicação da norma harmonizada e início do período de coexistência
(b) Data final do período de coexistência / entrada em vigor da marcação CE
(c) Sistema de avaliação e verificação da regularidade do desempenho
Caderno de encargos
|
UNIDADE DE OBRA FAV010: SISTEMA DE PAINEL DE MADEIRA E CIMENTO, PARA FACHADA VENTILADA. CARACTERÍSTICAS TÉCNICAS Sistema de revestimento para fachada ventilada, formado por painel de madeira e cimento, de 2600x1250 mm e 12 mm de espessura, cor cinzento, condutibilidade térmica 0,22 W/(m°C) e Euroclasse B-s1, d0 de reacção ao fogo, segundo NP EN 13501-1, acabamento em bruto, com sistema de ancoragem vertical, de alumínio AW 6063 T5 lacado preto, regulável nos eixos vertical e horizontal, formado por: perfis verticais em T e em L de alumínio extrudido de liga 6063 com tratamento térmico T-5, lacado de cor preto, com marca de qualidade QUALICOAT classe SEASIDE com 60 microns de espessura mínima de película seca, esquadros de carga, esquadros de apoio e grampos com unha oculta alumínio extrudido de liga 6063 com tratamento térmico T-5, anodizado de cor prata natural com uma espessura mínima de 15 microns; fixado ao paramento suporte com tira-fundos de aço inoxidável A2 e buchas de nylon. Inclusive formação de padieiras, remates inferiores, ombreiras e reentrâncias, juntas e execução de encontros e pontos singulares. CRITÉRIO DE MEDIÇÃO DE PROJECTO Superfície medida segundo documentação gráfica de Projecto, sem duplicar esquinas nem encontros, descontando todas as aberturas. CONDIÇÕES PRÉVIAS QUE DEVEM SER CUMPRIDAS ANTES DA EXECUÇÃO DAS UNIDADES DE OBRA DO SUPORTE. Será verificado que foi terminado completamente a execução da estrutura, que o suporte tenha ganho totalmente presa, que está seco e limpo de qualquer resto de obra, que o pano interior está totalmente terminada e com a planimetria adequada, e que os pré-aros dos vãos estão colocados. AMBIENTAIS. Serão suspensos os trabalhos quando a temperatura ambiente seja inferior a 5°C ou superior a 40°C, chova, neve ou a velocidade do vento seja superior a 50 km/h. DO EMPREITEIRO. Terá recebido a aceitação prévia, por parte do instalador do sistema de fachada ventilada, do correcto acabamento do paramento suporte. PROCESSO DE EXECUÇÃO FASES DE EXECUÇÃO. Marcação. Montagem dos esquadros. Montagem dos perfis verticais. Montagem dos grampos. Colocação dos painéis. CONDIÇÕES DE FINALIZAÇÃO. Terá uma perfeita aderência ao suporte e bom aspecto. CONSERVAÇÃO E MANUTENÇÃO. Será protegido durante as operações que lhe possam provocar manchas ou danos mecânicos. Será evitada a actuação sobre o elemento de acções mecânicas não previstas no cálculo. CRITÉRIO DE MEDIÇÃO EM OBRA E CONDIÇÕES DE PAGAMENTO Medir-se-á a superfície realmente executada segundo especificações de Projecto, sem duplicar esquinas nem encontros, descontando todas as aberturas. |
