Conectores
Escoramento
Resina
Malha electrossoldada
Camada de compressão
Tipo de conectores
Sem placa base, para fixar com resina
Conectores em vigas
Nº de conectores por m² de laje
Conector
Parafuso de aço galvanizado (classe 6.8 segundo EN ISO 898-1), com cabeça hexagonal
Diâmetro (mm)
Conectores em vigotas
Nº de conectores por m² de laje
Conector
Parafuso de aço galvanizado (classe 6.8 segundo EN ISO 898-1), com cabeça hexagonal
Diâmetro (mm)
Tipo de laje
Horizontal
Pé direito
Escoras
Número de escoras (ud/m²)
Número de utilizações
Pranchões de madeira
Número de utilizações
emf_apuntalamiento
Tipo de resina
Epóxi-acrilato
Casa comercial
generico
mbso
Malha electrossoldada
acero_mallazo
Diâmetro dos arames longitudinais (mm)
Tipo de armadura
AR42
Malha (mm)
100x300
Espessura (cm)
Tipo de betonagem
Com grua
hor_csz_vert_cub
Betão leve
Classe de exposição ambiental (NP EN 206-1 e LNEC E 464)
Corrosão por carbonatação
Corrosão por cloretos
Nenhuma
Ataque pelo gelo/degelo
Nenhuma
Ataque químico
Nenhuma
Classe de resistência
Tamanho máximo do agregado (mm)
12
Consistência
S2
Classe de massa volúmica
Com aditivo hidrófugo
Não
Excessos sobre volume teórico de betão (%)
emz_310_forjado
img_ampliar img_oculmenu Enviar sugestão Exportação: Arrastar BC3 sobre 'Arquimedes'.   Arrastar BC3 sobre 'Arquimedes' ou outro programa de medições e orçamentos.   Abrir este conteúdo no 'Excel' Abrir este conteúdo no 'Excel 2003' ou anteriores

EMZ310

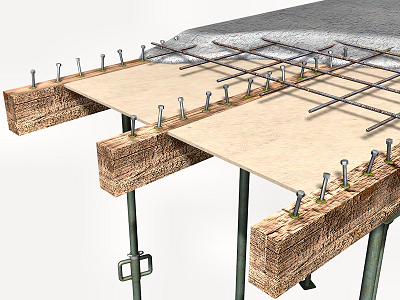

Reforço de laje de madeira, através de conectores e betão leve.

87,03€


Reforço de laje de vigotas de madeira, através da disposição em furos de 5 conectores por m² de laje, formados por parafusos de aço galvanizado (qualidade 6.8 segundo EN ISO 898-1), de 12 mm de diâmetro e 100 mm de comprimento, com cabeça hexagonal, rosca métrica total, porcas e anilhas, fixados às vigas com resina epóxi-acrilato, livre de estireno; e 15 conectores por m² de laje, formados por parafusos de aço galvanizado (qualidade 6.8 segundo EN ISO 898-1), de 10 mm de diâmetro e 80 mm de comprimento, com cabeça hexagonal, rosca métrica total, porcas e anilhas, fixadas às vigotas com resina epóxi-acrilato, livre de estireno; colocação de malha electrossoldada AR42 100x300 mm de aço A500 EL e descarga da camada de compressão de 5 cm de espessura de betão leve LC25/28 (XC1(P); D12; S2; Cl 0,4; D1,4) fabricado em central, e betonagem com grua; colocação e remoção de escoramento das vigotas.




Unitário

Ud

Descrição

Rend.

Preço unitário

Importância

mt08eff040aa

Painel estrutural de partículas de madeira para uso em ambiente húmido, tipo P5, segundo NP EN 312, de 2500x1250 mm e 15 mm de espessura, com bordos rectos, Euroclasse D-s2, d0 de reacção ao fogo, segundo NP EN 13501-1, classe E1 em emissão de formaldeído, segundo NP EN 13986.

1,050

7,52

7,90

mt07emr111d

Ud

Prego, de 4 mm de diâmetro e 75 mm de comprimento, de aço galvanizado de alta aderência.

9,000

0,08

0,72

mt50spa052b

m

Pranchão de madeira de pinho, de 20x7,2 cm.

0,040

6,32

0,25

mt50spa101

kg

Pregos de aço.

0,045

1,87

0,08

mt50spa081a

Ud

Escora metálica telescópica, até 3 m de altura.

0,013

19,25

0,25

mt26reh100a

Ud

Cartucho de 380 ml de resina epóxi-acrilato, livre de estireno, de dois componentes, com dosificador e boca de mistura automática, para ancoragens estruturais verticais e horizontais.

0,180

15,20

2,74

mt07rem020er

Ud

Parafuso de aço galvanizado qualidade 6.8 segundo EN ISO 898-1, tipo M-12, de cabeça hexagonal e rosca métrica total segundo DIN 931 e NP EN ISO 4014, de 12 mm de diâmetro e 100 mm de comprimento, com porca e anilha, para a sua utilização, fixados com resina, como conectores em vigas e vigotas de madeira.

5,000

0,68

3,40

mt07rem020dp

Ud

Parafuso de aço galvanizado qualidade 6.8 segundo EN ISO 898-1, tipo M-10, de cabeça hexagonal e rosca métrica total segundo DIN 931 e NP EN ISO 4014, de 10 mm de diâmetro e 80 mm de comprimento, com porca e anilha, para a sua utilização, fixados com resina, como conectores em vigas e vigotas de madeira.

15,000

0,37

5,55

mt07ame020ddc

Malha electrossoldada AR42 100x300 mm, com arames longitudinais de 4,2 mm de diâmetro e arames transversais de 4,2 mm de diâmetro, aço A500 EL.

1,100

2,60

2,86

mt10hes060fAEe

Betão leve LC25/28 (XC1(P); D12; S2; Cl 0,4; D1,4), fabricado em central, segundo NP EN 206-1.

0,053

169,93

9,01

mo044

h

Oficial de 1ª cofrador.

0,124

21,01

2,61

mo091

h

Ajudante de cofrador.

0,124

20,51

2,54

mo020

h

Oficial de 1ª construção.

0,616

20,15

12,41

mo077

h

Ajudante de construção.

0,616

19,67

12,12

mo043

h

Oficial de 1ª armador de ferro.

0,027

21,01

0,57

mo090

h

Ajudante de armador de ferro.

0,027

20,51

0,55

mo045

h

Oficial de 1ª estruturista, em trabalhos de betonagem.

0,524

21,01

11,01

mo092

h

Ajudante de estruturista, em trabalhos de betonagem.

0,524

20,51

10,75



%

Custos directos complementares

2,000

85,32

1,71

Custo de manutenção decenal: 1,74€ nos primeiros 10 anos.



Total:

87,03



Referência e título da norma

Aplicabilidade(a)

Obrigatoriedade(b)

Sistema(c)

EN 13986:2004+A1:2015

13.11.2015

13.11.2016



Painéis à base de madeira para uso na construção — Características, avaliação da conformidade e marcação



(a) Data de entrada em aplicação da norma harmonizada e início do período de coexistência

(b) Data final do período de coexistência / entrada em vigor da marcação CE

(c) Sistema de avaliação e verificação da regularidade do desempenho


Caderno de encargos

UNIDADE DE OBRA EMZ310: REFORÇO DE LAJE DE MADEIRA, ATRAVÉS DE CONECTORES E BETÃO LEVE.


MEDIDAS PARA ASSEGURAR A COMPATIBILIDADE ENTRE OS DIFERENTES PRODUTOS, ELEMENTOS E SISTEMAS CONSTRUTIVOS QUE COMPÕEM A UNIDADE DE OBRA.

Não será colocado em contacto directo o aço com outros metais nem com gessos.


CARACTERÍSTICAS TÉCNICAS

Reforço de laje de vigotas de madeira, através da disposição em furos de 5 conectores por m² de laje, formados por parafusos de aço galvanizado (qualidade 6.8 segundo EN ISO 898-1), de 12 mm de diâmetro e 100 mm de comprimento, com cabeça hexagonal, rosca métrica total, porcas e anilhas, fixados às vigas com resina epóxi-acrilato, livre de estireno; e 15 conectores por m² de laje, formados por parafusos de aço galvanizado (qualidade 6.8 segundo EN ISO 898-1), de 10 mm de diâmetro e 80 mm de comprimento, com cabeça hexagonal, rosca métrica total, porcas e anilhas, fixadas às vigotas com resina epóxi-acrilato, livre de estireno; colocação de malha electrossoldada AR42 100x300 mm de aço A500 EL e descarga da camada de compressão de 5 cm de espessura de betão leve LC25/28 (XC1(P); D12; S2; Cl 0,4; D1,4) fabricado em central, e betonagem com grua; colocação e remoção de escoramento das vigotas.



CRITÉRIO DE MEDIÇÃO DE PROJECTO

Superfície medida segundo documentação gráfica de Projecto.



CONDIÇÕES PRÉVIAS QUE DEVEM SER CUMPRIDAS ANTES DA EXECUÇÃO DAS UNIDADES DE OBRA


DO SUPORTE.

Será verificado que a superfície está limpa e sem restos da demolição prévia das camadas superiores, e que a madeira das peças a reforçar está em bom estado de conservação e não possui xilófagos.


AMBIENTAIS.

Serão suspensos os trabalhos de betonagem quando chova com intensidade, neve, exista vento excessivo, uma temperatura ambiente superior a 40°C ou se preveja que dentro das 48 horas seguintes possa descer a temperatura ambiente abaixo dos 0°C.



PROCESSO DE EXECUÇÃO


FASES DE EXECUÇÃO.

Implantação do sistema de cofragem. Montagem do sistema de cofragem. Limpeza e saneamento das vigas e vigotas. Implantação e realização dos furos em vigas e vigotas. Limpeza dos furos. Preparação do cartucho. Aplicação da resina nos furos. Colocação dos conectores nos furos. Colocação da malha electrossoldada com separadores homologados. Betonagem e compactação do betão. Nivelamento da camada de compressão. Cura do betão. Desmontagem do sistema de cofragem. Limpeza dos restos gerados.


CONDIÇÕES DE FINALIZAÇÃO.

A laje será monolítica e transmitirá correctamente as cargas. A superfície deverá ficar uniforme e sem irregularidades.



CONSERVAÇÃO E MANUTENÇÃO.

Será evitada a actuação sobre o elemento de acções mecânicas não previstas no cálculo.



CRITÉRIO DE MEDIÇÃO EM OBRA E CONDIÇÕES DE PAGAMENTO

Medir-se-á a superfície realmente executada segundo especificações de Projecto.





Resíduos gerados

Código LER

Tipo

Peso (kg)

Volume (l)

17 02 01

Madeira.

11,671

10,610

17 04 05

Ferro e aço.

0,204

0,097

17 09 04

Mistura de resíduos de construção e demolição não abrangidos em 17 09 01, 17 09 02 e 17 09 03.

0,003

0,002

17 01 01

Betão (betões, argamassas e pré-fabricados).

0,172

0,115



Resíduos gerados:

12,050

10,824

15 01 01

Embalagens de papel e cartão.

0,828

1,104

17 02 03

Plástico.

0,444

0,740



Embalagens:

1,272

1,844



Total resíduos:

13,322

12,668
