UTP005 |
m² |
Barreira acústica com painéis metálicos de sectorização. |
90,11€ |
|

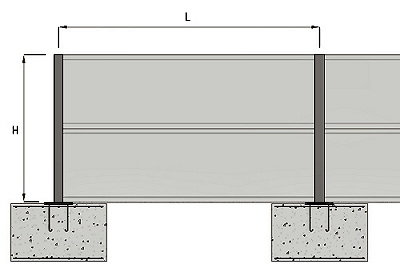

Barreira acústica de 4 m de altura, 3 m de separação entre postes, prevista para suportar até 50 kg/m² de sobrecarga máxima devida à acção do vento, realizada com painéis com ligação macho-fêmea de sectorização de aço com um isolamento a sons de condução aérea de 37 dB segundo NP EN 1793-2, de 100 mm de espessura e 1150 mm de largura, Euroclasse A2-s1, d0 de reacção ao fogo segundo NP EN 13501-1, resistência ao fogo EI 120 segundo EN 1366-1, formados por dois paramentos de chapa de aço standard, revestida na sua face exterior com uma camada de poliéster de 25 microns de espessura, de espessura exterior 0,5 mm e espessura interior 0,5 mm e alma isolante de lã de rocha de 55 kg/m³ de densidade média, instalados por encaixe e deslizamento sobre postes de perfil laminado a quente, soldados a placas de ancoragem com pernos, fixadas a sapatas de fundação de betão C25/30 (XC2(P); D25; S2; Cl 0,4) e aço nervurado. O preço não inclui a escavação. |
|
Unitário |
Ud |
Descrição |
Rend. |
Preço unitário |
Importância |
|
mt07aco040b |
kg |
Armadura elaborada em fábrica com aço em varões nervurados, A400 NR, de vários diâmetros. |
4,250 |
1,71 |
7,27 |
|
mt08var050 |
kg |
Arame galvanizado para atar, de 1,30 mm de diâmetro. |
0,015 |
1,50 |
0,02 |
|
mt10haf020bonha |
m³ |
Betão C25/30 (XC2(P); D25; S2; Cl 0,4), fabricado em central, segundo NP EN 206-1. |
0,253 |
78,57 |
19,88 |
|
mt07ala011k |
kg |
Placa de aço laminado EN 10025 S275JR, para aplicações estruturais. Trabalhada e montada em oficina, para colocar com ligações soldadas em obra. |
1,711 |
2,01 |
3,44 |
|
mt07ala010deb |
kg |
Aço laminado EN 10025 S275JR, em perfis laminados a quente, peças simples, para aplicações estruturais, acabamento com primário antioxidante. Trabalhado e montado em oficina, para colocar com ligações soldadas em obra. |
6,375 |
1,44 |
9,18 |
|
mt12ppa030b |
m² |
Painel com ligação macho-fêmea de sectorização de aço com um isolamento a sons de condução aérea de 37 dB segundo NP EN 1793-2, de 100 mm de espessura e 1150 mm de largura, Euroclasse A2-s1, d0 de reacção ao fogo segundo NP EN 13501-1, resistência ao fogo EI 120 segundo EN 1366-1, formado por dois paramentos de chapa de aço standard, revestida na sua face exterior com uma camada de poliéster de 25 microns de espessura, de espessura exterior 0,5 mm e espessura interior 0,5 mm e alma isolante de lã de rocha de 55 kg/m³ de densidade média, remates e acessórios. |
1,000 |
32,79 |
32,79 |
|
mq08sol020 |
h |
Equipamentos e elementos auxiliares para soldadura eléctrica. |
0,020 |
3,42 |
0,07 |
|
mo045 |
h |
Oficial de 1ª estruturista, em trabalhos de betonagem. |
0,013 |
21,01 |
0,27 |
|
mo092 |
h |
Ajudante de estruturista, em trabalhos de betonagem. |
0,076 |
20,51 |
1,56 |
|
mo043 |
h |
Oficial de 1ª armador de ferro. |
0,008 |
21,01 |
0,17 |
|
mo090 |
h |
Ajudante de armador de ferro. |
0,011 |
20,51 |
0,23 |
|
mo047 |
h |
Oficial de 1ª montador de estruturas metálicas. |
0,228 |
21,01 |
4,79 |
|
mo094 |
h |
Ajudante de montador de estruturas metálicas. |
0,228 |
20,51 |
4,68 |
|
mo041 |
h |
Oficial de 1ª construção de obra civil. |
0,100 |
20,15 |
2,02 |
|
mo087 |
h |
Ajudante de construção de obra civil. |
0,100 |
19,67 |
1,97 |
|
% |
Custos directos complementares |
2,000 |
88,34 |
1,77 |
|
|
Custo de manutenção decenal: 9,01€ nos primeiros 10 anos. |
Total: |
90,11 |
|||
|
Referência e título da norma |
Aplicabilidade(a) |
Obrigatoriedade(b) |
Sistema(c) |
|
EN 10025-1:2004 |
1.9.2005 |
1.9.2006 |
2+ |
|
Produtos laminados a quente de aços de construção não ligados — Parte 1: Condições técnicas g erais de fornecimento |
(a) Data de entrada em aplicação da norma harmonizada e início do período de coexistência
(b) Data final do período de coexistência / entrada em vigor da marcação CE
(c) Sistema de avaliação e verificação da regularidade do desempenho
Caderno de encargos
|
UNIDADE DE OBRA UTP005: BARREIRA ACÚSTICA COM PAINÉIS METÁLICOS DE SECTORIZAÇÃO. CARACTERÍSTICAS TÉCNICAS Barreira acústica de 4 m de altura, 3 m de separação entre postes, prevista para suportar até 50 kg/m² de sobrecarga máxima devida à acção do vento, realizada com painéis com ligação macho-fêmea de sectorização de aço com um isolamento a sons de condução aérea de 37 dB segundo NP EN 1793-2, de 100 mm de espessura e 1150 mm de largura, Euroclasse A2-s1, d0 de reacção ao fogo segundo NP EN 13501-1, resistência ao fogo EI 120 segundo EN 1366-1, formados por dois paramentos de chapa de aço standard, revestida na sua face exterior com uma camada de poliéster de 25 microns de espessura, de espessura exterior 0,5 mm e espessura interior 0,5 mm e alma isolante de lã de rocha de 55 kg/m³ de densidade média, remates e acessórios, instalados por encaixe e deslizamento sobre postes de perfil laminado a quente, soldados a placas de ancoragem com pernos, fixadas a sapatas de fundação de betão C25/30 (XC2(P); D25; S2; Cl 0,4) e aço nervurado. Inclusive arame de atar, corte e dobragem dos varões nervurados de aço, perfuração central das placas, acabamento em bisel do furo para melhorar a ligação do perno à face superior da placa, soldaduras, cortes, chapas, peças especiais, argamassa não retráctil para vedação de juntas de placas e desperdícios. REGULAMENTAÇÃO APLICÁVEL Elaboração, transporte e colocação em obra do betão:
Montagem:
Execução:
CRITÉRIO DE MEDIÇÃO DE PROJECTO Superfície medida em projecção vertical, segundo documentação gráfica de Projecto. CONDIÇÕES PRÉVIAS QUE DEVEM SER CUMPRIDAS ANTES DA EXECUÇÃO DAS UNIDADES DE OBRA AMBIENTAIS. Serão suspensos os trabalhos de betonagem quando chova com intensidade, neve, exista vento excessivo, uma temperatura ambiente superior a 40°C ou se preveja que dentro das 48 horas seguintes possa descer a temperatura ambiente abaixo dos 0°C. Não serão realizados trabalhos de soldadura quando a temperatura seja inferior a 0°C. DO EMPREITEIRO. Deverá dispor-se na obra de uma série de meios, em previsão de que se produzam alterações bruscas das condições ambientais durante a betonagem ou posterior período de presa, não podendo começar a betonagem dos diferentes elementos sem a autorização por escrito do director de fiscalização de obra. Apresentará para a sua aprovação, ao director de fiscalização de obra, o programa de montagem da estrutura, baseado nas indicações do Projecto, assim como a documentação que acredite que os soldadores que intervenham na sua execução estejam certificados por um organismo acreditado. PROCESSO DE EXECUÇÃO FASES DE EXECUÇÃO. Corte e dobragem da armadura. Montagem e colocação da armadura. Fixação da armadura. Betonagem e compactação do betão. Marcação dos eixos das placas de ancoragem. Colocação e fixação provisória das placas de ancoragem. Aprumo e nivelação das placas de ancoragem. Cura do betão. Marcação dos eixos dos postes. Colocação e fixação provisória dos postes. Aprumo e nivelação dos postes. Execução das ligações do poste. Instalação dos painéis por encaixe e deslizamento sobre os postes já nivelados. Limpeza final. CONDIÇÕES DE FINALIZAÇÃO. A posição da placa será correcta. O acabamento superficial será o adequado para o posterior tratamento de protecção. O conjunto será monolítico e transmitirá correctamente as cargas ao terreno. CRITÉRIO DE MEDIÇÃO EM OBRA E CONDIÇÕES DE PAGAMENTO Medir-se-á, em projecção vertical, a superfície realmente executada segundo especificações de Projecto. CRITÉRIOS CONSIDERADOS NA DETERMINAÇÃO DO PREÇO DA UNIDADE DE OBRA O preço não inclui a escavação. |
|||||||||||||||||||||||
Resíduos gerados
|
Código LER |
Tipo |
Peso (kg) |
Volume (l) |
|
17 04 05 |
Ferro e aço. |
0,705 |
0,336 |
|
17 01 01 |
Betão (betões, argamassas e pré-fabricados). |
1,962 |
1,308 |
|
Resíduos gerados: |
2,667 |
1,644 |
|
|
17 02 03 |
Plástico. |
0,032 |
0,053 |
|
Embalagens: |
0,032 |
0,053 |
|
|
Total resíduos: |
2,699 |
1,697 |
