CCJ010

Ud

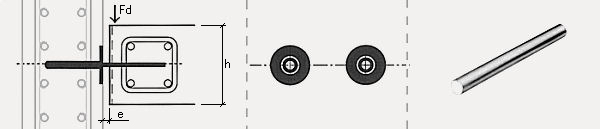

Sistema estrutural "Goujon-CRET" para transmissão de esforços transversos a muro de betão armado já construído, formando junta de dilatação.

49,81€

Cavilha para transmissão de esforços transversos a muro de betão armado já construído, formando junta de dilatação, com o sistema CRET "EDING APS", composto de cavilha Goujon CRET-10, "EDING APS", de 20 mm de diâmetro, de aço inoxidável, classe 1.4401 segundo EN 10088-1 e classe II de resistência à corrosão segundo SIA 179, dúctil, trabalho a frio, com limite elástico 620 N/mm², com uma resistência à rotura minorada de 30,62 kN, calculada de acordo com os critérios expostos em EOTA TR 065; e bainha de deslizamento unidireccional de aço inoxidável, de 20 mm de diâmetro interior, CRET-J "EDING APS", colocada com resina de injecção, não retráctil, no interior do furo previamente efectuado no muro. O preço inclui a utilização do sistema de localização de armaduras para evitar o corte de varões durante a perfuração.

Unitário

Ud

Descrição

Rend.

Preço unitário

Importância

mt07aap020a

Ud

Cavilha Goujon CRET-10, "EDING APS", de 20 mm de diâmetro, de aço inoxidável, classe 1.4401 segundo EN 10088-1 e classe II de resistência à corrosão segundo SIA 179, dúctil, trabalho a frio, com limite elástico 620 N/mm², que cumpre as normas EN ISO 3651-1 e EN ISO 6892-1.

1,000

24,09

24,09

mt07aap030a

Ud

Bainha de deslizamento unidireccional, CRET-J "EDING APS", de 20 mm de diâmetro interior, de aço inoxidável, classe 1.4301 segundo EN 10088-1, que cumpre as normas EN ISO 3651-1 e EN ISO 6892-1.

1,000

10,68

10,68

mt07aap045

Ud

Cartucho de resina para injecção, não retráctil, Evo V400 "EDING APS", de 400 ml.

0,200

12,05

2,41

mq06eim060

h

Aplicador manual para cartuchos de injecção de resinas, com acessório misturador.

0,300

1,72

0,52

mo042

h

Oficial de 1ª estruturista.

0,260

21,66

5,63

mo089

h

Ajudante de estruturista.

0,260

21,14

5,50

%

Custos directos complementares

2,000

48,83

0,98

Total:

49,81

UNIDADE DE OBRA CCJ010: SISTEMA ESTRUTURAL "GOUJON-CRET" PARA TRANSMISSÃO DE ESFORÇOS TRANSVERSOS A MURO DE BETÃO ARMADO JÁ CONSTRUÍDO, FORMANDO JUNTA DE DILATAÇÃO.

CARACTERÍSTICAS TÉCNICAS

Cavilha para transmissão de esforços transversos a muro de betão armado já construído, formando junta de dilatação, com o sistema CRET "EDING APS", composto de cavilha Goujon CRET-10, "EDING APS", de 20 mm de diâmetro, de aço inoxidável, classe 1.4401 segundo EN 10088-1 e classe II de resistência à corrosão segundo SIA 179, dúctil, trabalho a frio, com limite elástico 620 N/mm², com uma resistência à rotura minorada de 30,62 kN, calculada de acordo com os critérios expostos em EOTA TR 065; e bainha de deslizamento unidireccional de aço inoxidável, de 20 mm de diâmetro interior, CRET-J "EDING APS", colocada com resina de injecção, não retráctil, no interior do furo previamente efectuado no muro.

CRITÉRIO DE MEDIÇÃO DE PROJECTO

Número de unidades previstas, segundo documentação gráfica de Projecto.

CONDIÇÕES PRÉVIAS QUE DEVEM SER CUMPRIDAS ANTES DA EXECUÇÃO DAS UNIDADES DE OBRA

PROCESSO DE EXECUÇÃO

CRITÉRIO DE MEDIÇÃO EM OBRA E CONDIÇÕES DE PAGAMENTO

Medir-se-á o número de unidades realmente executadas segundo especificações de Projecto.

CRITÉRIOS CONSIDERADOS NA DETERMINAÇÃO DO PREÇO DA UNIDADE DE OBRA

O preço inclui a utilização do sistema de localização de armaduras para evitar o corte de varões durante a perfuração.

Código LER

Tipo

Peso (kg)

Volume (l)

17 09 04

Mistura de resíduos de construção e demolição não abrangidos em 17 09 01, 17 09 02 e 17 09 03.

0,002

0,001

Resíduos gerados:

0,002

0,001

17 02 03

Plástico.

0,040

0,067

Embalagens:

0,040

0,067

Total resíduos:

0,042

0,068
