FAJ020 |
m² |
Sistema "STROW" para a fixação de pano exterior de placas cerâmicas, em fachadas ventiladas. |
60,80€ |
||

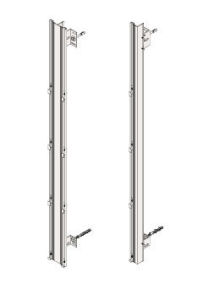

Sistema de ancoragem vertical, Epsilon T40 com grampos Delta unha oculta S.17 "STROW", de alumínio AW 6063 T5 lacado preto, para a fixação de placas cerâmicas de 60x30x1,1 cm (não incluídas neste preço). |
Unitário |
Ud |
Descrição |
Rend. |
Preço unitário |
Importância |
mt19pst070a |
m² |
Subestrutura suporte composta de sistema de ancoragem vertical, Epsilon T40 com grampos Delta unha oculta S.17 "STROW", de alumínio AW 6063 T5 lacado preto, para a fixação de placas cerâmicas de 60x30x1,1 cm (não incluídas neste preço), regulável nos eixos vertical e horizontal, formado por: perfis verticais Epsilon T e Epsilon L de alumínio extrudido de liga 6063 com tratamento térmico T-5, lacado de cor preto, com marca de qualidade QUALICOAT classe SEASIDE com 60 microns de espessura mínima de película seca, esquadros de carga, esquadros de apoio e grampos unha oculta de alumínio extrudido de liga 6063 com tratamento térmico T-5, anodizado de cor prata natural com uma espessura mínima de 15 microns, para fixar à testa de betão de cada laje (aproximadamente 3 m de altura livre) com buchas mecânicas de aço inoxidável A2, e ao suporte de betão ou de alvenaria (fck>=150 kp/cm²) cada 1,20 m no máximo, com tira-fundos de aço inoxidável A2 e buchas de nylon. |
1,000 |
23,60 |
23,60 |
mo052 |
h |
Oficial de 1ª montador de sistemas de fachadas pré-fabricadas. |
1,012 |
17,41 |
17,62 |
mo099 |
h |
Ajudante de montador de sistemas de fachadas pré-fabricadas. |
1,012 |
16,45 |
16,65 |
% |
Meios auxiliares |
2,000 |
57,87 |
1,16 |
|
% |
Custos indirectos |
3,000 |
59,03 |
1,77 |
|
Custo de manutenção decenal: 8,75€ nos primeiros 10 anos. |
Total: |
60,80 |
Caderno de encargos
UNIDADE DE OBRA FAJ020: SISTEMA "STROW" PARA A FIXAÇÃO DE PANO EXTERIOR DE PLACAS CERÂMICAS, EM FACHADAS VENTILADAS. CARACTERÍSTICAS TÉCNICAS Fornecimento e montagem de sistema de ancoragem vertical, Epsilon T40 com grampos Delta unha oculta S.17 "STROW", de alumínio AW 6063 T5 lacado preto, para a fixação de placas cerâmicas de 60x30x1,1 cm (não incluídas neste preço), regulável nos eixos vertical e horizontal, formado por: perfis verticais Epsilon T e Epsilon L de alumínio extrudido de liga 6063 com tratamento térmico T-5, lacado de cor preto, com marca de qualidade QUALICOAT classe SEASIDE com 60 microns de espessura mínima de película seca, esquadros de carga, esquadros de apoio e grampos unha oculta alumínio extrudido de liga 6063 com tratamento térmico T-5, anodizado de cor prata natural com uma espessura mínima de 15 microns; fixado à testa de betão de cada laje (aproximadamente 3 m de altura livre) com buchas mecânicas de aço inoxidável A2, e ao suporte de betão ou de alvenaria (fck>=150 kp/cm²) cada 1,20 m no máximo, com tira-fundos de aço inoxidável A2 e buchas de nylon. Incluindo p/p de tratamento de pontos singulares e os trabalhos e materiais necessários para a formação de aberturas. Totalmente finalizado e preparado para suportar o revestimento exterior (não incluído neste preço), que deverá ser compatível e completar o sistema de fachada ventilada. CRITÉRIO DE MEDIÇÃO DE PROJECTO Superfície medida segundo documentação gráfica de Projecto, com o mesmo critério que o pano exterior de fachada. CONDIÇÕES PRÉVIAS QUE DEVEM SER CUMPRIDAS ANTES DA EXECUÇÃO DAS UNIDADES DE OBRA DO SUPORTE. Será verificado que foi terminado completamente a execução da estrutura, que o suporte tenha ganho totalmente presa, que está seco e limpo de qualquer resto de obra, que o pano interior está totalmente terminada e com a planimetria adequada, e que os pré-aros dos vãos estão colocados. AMBIENTAIS. Serão suspensos os trabalhos quando a temperatura ambiente seja inferior a 5°C ou superior a 40°C, chova, neve ou a velocidade do vento seja superior a 50 km/h. DO EMPREITEIRO. As condições de utilização do sistema serão ajustadas de acordo com o estabelecido no DIT correspondente, do qual o empreiteiro deverá receber uma cópia por parte do fabricante antes do início das obras. FASES DE EXECUÇÃO. Marcação. Montagem dos esquadros. Montagem dos perfis verticais. Montagem dos grampos. Tratamento de pontos singulares. CONSERVAÇÃO E MANUTENÇÃO. Será evitada a actuação sobre o elemento de acções mecânicas não previstas no cálculo. CRITÉRIO DE MEDIÇÃO EM OBRA E CONDIÇÕES DE PAGAMENTO Medir-se-á a superfície realmente executada segundo especificações de Projecto, com o mesmo critério que o pano exterior de fachada. |
