FAX010 |
m² |

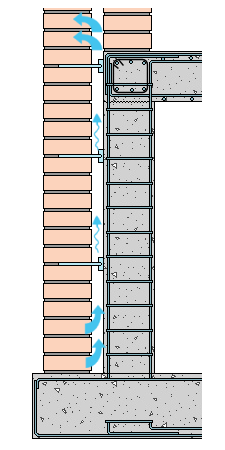

Pano exterior de tijolo cerâmico perfurado face à vista, em fachada autoportante, contínua e ventilada. |
81,50€ |

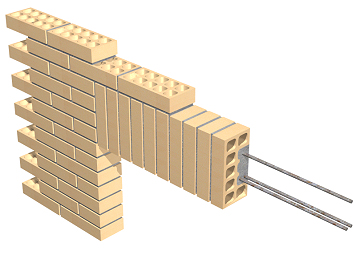

Pano exterior de fachada autoportante, contínua e ventilada, de 11,5 cm de espessura de alvenaria, de tijolo cerâmico face à vista perfurado clínquer, vermelho, 24x11,5x5 cm, com junta de 1 cm, refundada, assente com argamassa de cimento confeccionada em obra, com 300 kg/m³ de cimento, cor cinzento, dosificação 1:5, fornecida em sacos; e formação de padieiras através de tijolos a cutelo com alvenaria armada. |
Unitário |
Ud |
Descrição |
Rend. |
Preço unitário |
Importância |
mt05cvk010a |
Ud |
Tijolo cerâmico face à vista perfurado clínquer, vermelho, 24x11,5x5 cm, para utilização em alvenaria não protegida (peça U), densidade 1300 kg/m³, segundo NP EN 771-1. |
70,350 |
0,17 |
11,96 |
mt08aaa010a |
m³ |
Água. |
0,005 |
1,50 |
0,01 |
mt01arg005a |
t |
Areia de pedreira, para argamassa preparada em obra. |
0,041 |
18,00 |
0,74 |
mt08cem011a |
kg |
Cimento Portland CEM II/B-L 32,5 R, cor cinzento, em sacos, segundo NP EN 197-1. |
7,767 |
0,10 |
0,78 |
mt07aaa020a800 |
Ud |

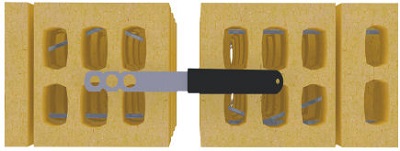

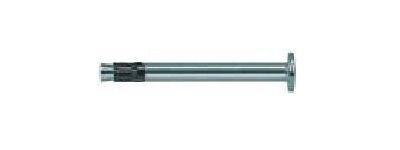

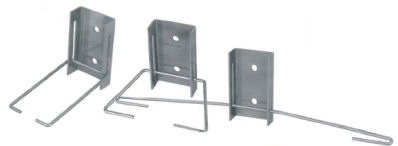

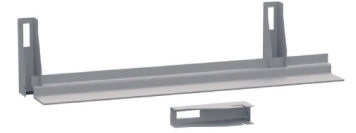

Repercussão, por m² de pano exterior de alvenaria de tijolo face à vista em fachada autoportante, contínua e ventilada, de perfis metálicos de sustentação para transmitir o peso da alvenaria à estrutura, elementos de ancoragem de aço inoxidável AISI 304 com dupla liberdade de movimento, para fixação da alvenaria à estrutura, ligadores de aço inoxidável AISI 304, com protecção de plástico para ligar panos de alvenaria em juntas verticais de movimento e ancoragens mecânicas de expansão com buchas de expansão M6 e parafusos, para fixação dos elementos de sustentação e ancoragem à estrutura. |
1,000 |
8,00 |
8,00 |
mt07aco040e |
kg |
Aço em varões nervurados, A400 NR, fornecido em obra em varões sem elaborar, de vários diâmetros. |
0,800 |
0,60 |
0,48 |
mt50spa050m |
m³ |
Pranchão de madeira de pinho, dimensões 20x7,2 cm. |
0,003 |
305,00 |
0,92 |
mt50spa101 |
kg |
Pregos de aço. |
0,053 |
1,30 |
0,07 |
mt50spa081a |
Ud |
Escora metálica telescópica, até 3 m de altura. |
0,021 |
13,37 |
0,28 |
mq06hor010 |
h |
Betoneira. |
0,018 |
1,68 |
0,03 |
mo020 |
h |
Oficial de 1ª construção. |
1,889 |
18,48 |
34,91 |
mo113 |
h |
Operário não qualificado construção. |
1,205 |
17,39 |
20,95 |
% |
Custos directos complementares |
3,000 |
79,13 |
2,37 |
|
Custo de manutenção decenal: 7,34€ nos primeiros 10 anos. |
Total: |
81,50 |
Referência e título da norma |
Aplicabilidade(a) |
Obrigatoriedade(b) |
Sistema(c) |
EN 771-1:2011+A1:2015 |
10.6.2016 |
10.6.2017 |
|
Especificações para unidades de alvenaria — Parte 1: Tijolos cerâmicos para alvenaria |
|||
EN 197-1:2011 |
1.7.2012 |
1.7.2013 |
1+ |
Cimento — Parte 1: Composição, especificações e critérios de conformidade para cimentos correntes |
(a) Data de entrada em aplicação da norma harmonizada e início do período de coexistência
(b) Data final do período de coexistência / entrada em vigor da marcação CE
(c) Sistema de avaliação e verificação da regularidade do desempenho
Caderno de encargos
UNIDADE DE OBRA FAX010: PANO EXTERIOR DE TIJOLO CERÂMICO PERFURADO FACE À VISTA, EM FACHADA AUTOPORTANTE, CONTÍNUA E VENTILADA. CARACTERÍSTICAS TÉCNICAS Execução de pano exterior em parede de fachada autoportante, contínua e ventilada, de 11,5 cm de espessura de alvenaria, de tijolo cerâmico face à vista perfurado clínquer, vermelho, 24x11,5x5 cm, com junta de 1 cm de espessura, refundada, assente com argamassa de cimento confeccionada em obra, com 300 kg/m³ de cimento, cor cinzento, dosificação 1:5, fornecida em sacos; e formação de padieiras através de tijolos a cutelo com alvenaria armada. Inclusive perfis metálicos de sustentação para transmitir o peso da alvenaria à estrutura, elementos de ancoragem de aço inoxidável AISI 304 com dupla liberdade de movimento, para fixação da alvenaria à estrutura, ligadores de aço inoxidável AISI 304, com protecção de plástico para ligar panos de alvenaria em juntas verticais de movimento e ancoragens mecânicas de expansão com buchas de expansão M6 e parafusos, para fixação dos elementos de sustentação e ancoragem à estrutura. REGULAMENTAÇÃO APLICÁVEL
Execução: EN 1996. Eurocódigo 6: Projecto de estruturas de alvenaria. CRITÉRIO DE MEDIÇÃO DE PROJECTO Superfície medida em verdadeira magnitude desde as faces exteriores da fachada, segundo documentação gráfica de Projecto, descontando as aberturas de superfície maior de 1 m², adicionando em alternativa a superfície da parte interior da abertura, correspondente ao desenvolvimento de ombreiras e padieiras. Nas aberturas que não se deduzam, estão incluídos os trabalhos de realizar a superfície interior da abertura. CONDIÇÕES PRÉVIAS QUE DEVEM SER CUMPRIDAS ANTES DA EXECUÇÃO DAS UNIDADES DE OBRA DO SUPORTE. Será verificado que foi terminado completamente a execução da estrutura, que o suporte tenha ganho totalmente presa, que está seco e limpo de qualquer resto de obra, que o pano interior está totalmente terminada e com a planimetria adequada, e que os pré-aros dos vãos estão colocados. AMBIENTAIS. Serão suspensos os trabalhos quando a temperatura ambiente seja inferior a 5°C ou superior a 40°C, chova, neve ou a velocidade do vento seja superior a 50 km/h. PROCESSO DE EXECUÇÃO FASES DE EXECUÇÃO. Limpeza e preparação da superfície suporte. Implantação dos elementos metálicos de suporte do pano exterior e ancoragem à laje ou pano interior. Colocação do suporte do pano exterior com elementos metálicos de aço inoxidável, ancorando à estrutura base os apoios, especialmente desenhados para o pano exterior. Marcação da alvenaria. Colocação e aprumo de prumos de referência. Colocação de fios entre prumos. Preparação da argamassa. Colocação das peças que constituem o pano exterior, assegurando a sua estabilidade através da utilização de elementos de ligação que o fixam ao pano interior portante ou aos elementos da estrutura. Realização de todos os trabalhos necessários para a execução das aberturas. Encontros da alvenaria com fachadas, pilares e paredes interiores. Encontro da alvenaria com a laje superior. Revisão de falhas das juntas e limpeza final do paramento. CONDIÇÕES DE FINALIZAÇÃO. A alvenaria ficará estável, plana e aprumada, com uma composição e coloração uniformes, de acordo com o projecto, e com as juntas verticais alinhadas e as juntas horizontais niveladas. CONSERVAÇÃO E MANUTENÇÃO. Será protegida a obra recém executada frente a chuvas, geadas e temperaturas elevadas. Será protegido durante as operações que lhe possam provocar manchas ou danos mecânicos. Será evitada a actuação sobre o elemento de acções mecânicas não previstas no cálculo. CRITÉRIO DE MEDIÇÃO EM OBRA E CONDIÇÕES DE PAGAMENTO Medir-se-á, em verdadeira magnitude, desde as faces exteriores da fachada, a superfície realmente executada segundo especificações de Projecto, descontando as aberturas de superfície maior de 1 m², adicionando em alternativa a superfície da parte interior da abertura, correspondente ao desenvolvimento de ombreiras e padieiras. Nas aberturas que não se deduzam, estão incluídos os trabalhos de realizar a superfície interior da abertura. |
Resíduos gerados
Código LER |
Tipo |
Peso (kg) |
Volume (l) |
17 01 02 |
Tijolos. |
9,110 |
7,288 |
01 04 08 |
Gravilhas e fragmentos de rocha não abrangidos 01 04 07. |
0,206 |
0,137 |
17 01 01 |
Betão (betões, argamassas e pré-fabricados). |
0,277 |
0,185 |
17 04 05 |
Ferro e aço. |
0,248 |
0,118 |
17 02 01 |
Madeira. |
1,725 |
1,568 |
Resíduos gerados: |
11,566 |
9,296 |
|
15 01 01 |
Embalagens de papel e cartão. |
0,082 |
0,109 |
17 02 03 |
Plástico. |
0,088 |
0,147 |
17 02 01 |
Madeira. |
0,583 |
0,530 |
Embalagens: |
0,753 |
0,786 |
|
Total resíduos: |
12,319 |
10,082 |
