EML010

m³

Estrutura leve de madeira, para parede estrutural.

1.252,22€

Estrutura leve de madeira serrada de abeto (Abies alba) para parede estrutural, composta por peças horizontais, verticais e inclinadas de 38x89 mm de secção e até 5 m de comprimento, classe resistente C24, protecção da madeira com classe de penetração NP2, trabalhada em oficina; dessolidarização com fita resiliente de borracha EPDM extrudida, de 5 mm de espessura e 95 mm de largura; selagem de juntas entre estruturas leves de madeira com banda de selagem compressível de borracha sintética EPDM, de 43 mm de largura; tratamento de encontros com elementos de fixação mecânica, de aço galvanizado tipo DX51D+Z275N e fita autocolante de polietileno, com adesivo acrílico sem dissolventes, armadura de polietileno e película de separação de papel siliconado, de 0,34 mm de espessura e 60 mm de largura, com prévia aplicação de primário incolor à base de uma dispersão acrílica sem dissolventes. O preço inclui a descarga da estrutura leve de madeira, através de lingas.

Unitário

Ud

Descrição

Rend.

Preço unitário

Importância

mt07mee610ia

m³

Estrutura leve de madeira serrada de abeto (Abies alba) para parede estrutural, com acabamento polido, composta por peças horizontais, verticais e inclinadas de 38x89 mm de secção e até 5 m de comprimento, classe resistente C24 segundo EN 338 e EN 1912 e protecção contra agentes bióticos que corresponde com a classe de penetração NP2 (3 mm nas faces laterais do alburno) segundo EN 351-1, trabalhada em oficina.

1,000

752,13

752,13

mt16pdr010aa

m

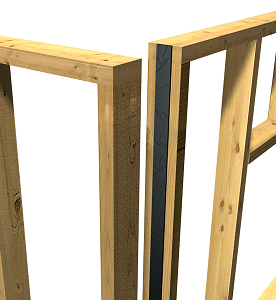

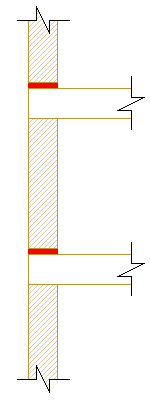

Fita resiliente de borracha EPDM extrudida, de 5 mm de espessura e 95 mm de largura. Inclusive grampos de fixação.

0,450

9,78

4,40

mt07mee611a3000

Ud

Repercussão, por m³, de elementos de fixação mecânica, de aço galvanizado tipo DX51D+Z275N, para montagem de estrutura leve de madeira.

1,000

30,00

30,00

mt15pdr060a

m

Banda de selagem compressível de borracha sintética EPDM, de 43 mm de largura, intervalo de temperatura de trabalho de -35 a 100°C, fornecida em rolos de 300 m de comprimento. Inclusive grampos de fixação.

0,450

2,39

1,08

mt15pdr090a

kg

Primário incolor à base de uma dispersão acrílica sem dissolventes, para melhorar a aderência das fitas adesivas com adesivo acrílico sobre suportes porosos.

0,068

30,94

2,10

mt15pdr050c

m

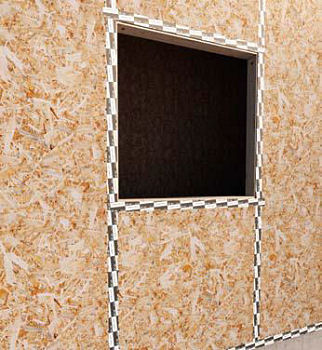

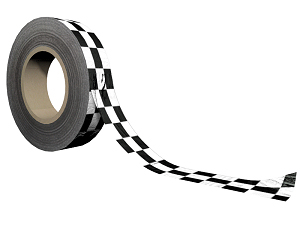

Fita autocolante de polietileno, com adesivo acrílico sem dissolventes, armadura de polietileno e película de separação de papel siliconado, de 0,34 mm de espessura e 60 mm de largura, intervalo de temperatura de trabalho de -40 a 80°C, para a vedação nos encontros dos painéis e para a fixação e a vedação de lâminas impermeabilizantes e para o controlo do vapor, fornecida em rolos de 25 m de comprimento.

0,450

1,14

0,51

mq07gte010c

h

Autogrua de braço telescópico com uma capacidade de elevação de 30 t e 27 m de altura máxima de trabalho.

0,176

66,84

11,76

mo048

h

Oficial de 1ª montador de estruturas de madeira.

8,061

18,05

145,50

mo095

h

Ajudante de montador de estruturas de madeira.

15,884

17,64

280,19

%

Custos directos complementares

2,000

1.227,67

24,55

Total:

1.252,22

UNIDADE DE OBRA EML010: ESTRUTURA LEVE DE MADEIRA, PARA PAREDE ESTRUTURAL.

CARACTERÍSTICAS TÉCNICAS

Estrutura leve de madeira serrada de abeto (Abies alba) para parede estrutural, com acabamento polido, composta por peças horizontais, verticais e inclinadas de 38x89 mm de secção e até 5 m de comprimento, classe resistente C24 segundo EN 338 e EN 1912 e protecção contra agentes bióticos que corresponde com a classe de penetração NP2 (3 mm nas faces laterais do alburno) segundo EN 351-1, trabalhada em oficina; dessolidarização com fita resiliente de borracha EPDM extrudida, de 5 mm de espessura e 95 mm de largura; selagem de juntas entre estruturas leves de madeira com banda de selagem compressível de borracha sintética EPDM, de 43 mm de largura, fixada com grampos; tratamento de encontros com elementos de fixação mecânica, de aço galvanizado tipo DX51D+Z275N e fita autocolante de polietileno, com adesivo acrílico sem dissolventes, armadura de polietileno e película de separação de papel siliconado, de 0,34 mm de espessura e 60 mm de largura, com prévia aplicação de primário incolor à base de uma dispersão acrílica sem dissolventes. Inclusive grampos de fixação, cortes, entalhamentos para a sua correcta ensamblagem, nivelação e colocação dos elementos de ligação e reforço. Trabalhado em oficina e colocado em obra.

CRITÉRIO DE MEDIÇÃO DE PROJECTO

Volume das peças da estrutura, medido segundo documentação gráfica de Projecto.

CONDIÇÕES PRÉVIAS QUE DEVEM SER CUMPRIDAS ANTES DA EXECUÇÃO DAS UNIDADES DE OBRA

PROCESSO DE EXECUÇÃO

CONSERVAÇÃO E MANUTENÇÃO.

Será evitada a actuação sobre o elemento de acções mecânicas não previstas no cálculo.

CRITÉRIO DE MEDIÇÃO EM OBRA E CONDIÇÕES DE PAGAMENTO

Será medido o volume teórico das peças da estrutura executada segundo especificações de Projecto.

CRITÉRIOS CONSIDERADOS NA DETERMINAÇÃO DO PREÇO DA UNIDADE DE OBRA

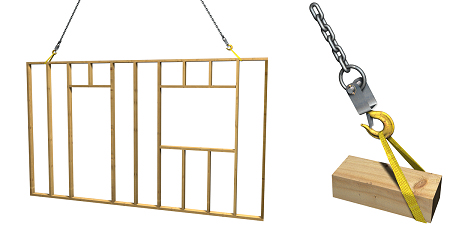

O preço inclui a descarga da estrutura leve de madeira, através de lingas.

Código LER

Tipo

Peso (kg)

Volume (l)

17 02 01

Madeira.

2,520

2,291

17 09 04

Mistura de resíduos de construção e demolição não abrangidos em 17 09 01, 17 09 02 e 17 09 03.

0,002

0,001

Resíduos gerados:

2,522

2,292

17 02 03

Plástico.

0,040

0,067

17 02 01

Madeira.

0,090

0,082

Embalagens:

0,130

0,148

Total resíduos:

2,652

2,441
