QVE020

m²

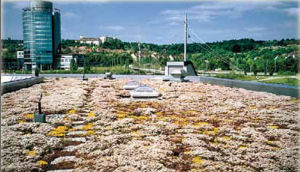

Cobertura verde extensiva, sistema Tapete de Sedum "ZINCO".

95,29€

Cobertura plana não acessível, não ventilada, ajardinada extensiva (ecológica), composta por: formação de pendentes: argila expandida de 350 kg/m³ de densidade, descarregada a seco e consolidada na superfície com leitada de cimento, com espessura média de 10 cm; impermeabilização bicamada colada: camada de betume modificado com elastómero SBS, LBM(SBS)-30-FV e camada de betume modificado com elastómero SBS, LBM(SBS)-50/G-FP, totalmente coladas com maçarico, sem coincidir as suas juntas; membrana anti-raízes flexível de polietileno de baixa densidade, WSF 40 "ZINCO", de cor preto; camada separadora sob protecção: manta de protecção e retenção SSM 45 "ZINCO", formada por geotêxtil de poliéster e polipropileno, com uma massa superficial de 470 g/m²; camada drenante e retentora de água: módulo Floradrain FD 25-E "ZINCO"; camada filtrante: filtro sistema SF "ZINCO", formado por um geotêxtil de fibras de polipropileno; camada de protecção: substrato Zincoterra Sedum "ZINCO", de 80 mm de espessura, plantas com torrão plano, Sedum Album "ZINCO".

Unitário

Ud

Descrição

Rend.

Preço unitário

Importância

mt04lpt010c

Ud

Tijolo cerâmico furado duplo, para revestir, 30x20x9 cm, segundo NP EN 771-1.

4,000

0,11

0,44

mt01arl030

m³

Argila expandida, de 350 kg/m³ de densidade e granulometria compreendida entre 8 e 16 mm, fornecida em sacos.

0,100

59,50

5,95

mt09lec020b

m³

Leitada de cimento 1/3 CEM II/B-L 32,5 N.

0,010

105,10

1,05

mt08aaa010a

m³

Água.

0,008

1,50

0,01

mt01arg005a

t

Areia de pedreira, para argamassa preparada em obra.

0,065

18,00

1,17

mt08cem011a

kg

Cimento Portland CEM II/B-L 32,5 R, cor cinzento, em sacos, segundo NP EN 197-1.

10,000

0,10

1,00

mt16pea020b

m²

Painel rígido de poliestireno expandido, segundo NP EN 13163, bordo lateral recto, de 20 mm de espessura, resistência térmica 0,55 m²°C/W, condutibilidade térmica 0,036 W/(m°C), para junta de dilatação.

0,010

1,34

0,01

mt14iea020a

kg

Emulsão asfáltica aniônica sem cargas.

0,300

2,18

0,65

mt14lga030a

m²

Camada de betume modificado com elastómero SBS, LBM(SBS)-50/G-FP, de 3,5 mm de espessura, massa nominal 5 kg/m², com armadura de feltro de poliéster reforçado e estabilizado de 150 g/m², com auto-protecção mineral de cor verde, resistente à penetração de raizes. Segundo EN 13707.

1,100

7,99

8,79

mt14lba010a

m²

Camada de betume modificado com elastómero SBS, LBM(SBS)-30-FV, de 2,5 mm de espessura, massa nominal 3 kg/m², com armadura de feltro de fibra de vidro de 60 g/m², de superfície não protegida. Segundo EN 13707.

1,100

4,06

4,47

mt14lbz040qa

m²

Manta de protecção e retenção SSM 45 "ZINCO", formada por geotêxtil de poliéster e polipropileno, de 5 mm de espessura, com uma retenção de água de 5 l/m², uma resistência à tracção longitudinal de 5,5 kN/m, uma resistência CBR ao punçoamento 2 kN, e uma massa superficial de 470 g/m², fornecido em rolos.

1,050

2,50

2,63

mt14lbz020a

m²

Membrana anti-raízes flexível de polietileno de baixa densidade, WSF 40 "ZINCO", de cor preto, para coberturas verdes.

1,030

2,40

2,47

mt14lbz030ba

m²

Módulo drenante e retentor de água, Floradrain FD 25-E "ZINCO", de poliolefinas recicladas com perfurações na parte superior, fornecido em placas. Incluindo p/p de clips de união.

0,530

7,80

4,13

mt14lbz050a

m²

Filtro sistema SF "ZINCO", formado por um geotêxtil não tecido sintético, composto por fibras de polipropileno entrelaçadas, termosoldado por ambas as faces, de 0,6 mm de espessura, com uma resistência à tracção longitudinal de 7 kN/m, uma resistência CBR ao punçoamento 1,1 kN, e uma massa superficial de 100 g/m², fornecido em rolos.

1,030

1,20

1,24

mt14lbz010a

m³

Substrato Zincoterra Sedum "ZINCO", composto de cerâmica seleccionada triturada e outros componentes minerais misturados com composto vegetal e turfa, fornecido em sacos, para coberturas verdes.

0,100

67,80

6,78

mt14lbz060ba

m²

Plantas com torrão plano, Sedum Album "ZINCO", fornecidas em tabuleiros de 60 unidades com uma espécie de sedum, para coberturas verdes.

1,030

10,08

10,38

mo019

h

Oficial de 1ª construção.

0,333

16,85

5,61

mo111

h

Operário não qualificado construção.

0,656

15,82

10,38

mo028

h

Oficial de 1ª aplicador de lâminas impermeabilizantes.

0,310

16,85

5,22

mo065

h

Ajudante de aplicador de lâminas impermeabilizantes.

0,310

16,45

5,10

mo039

h

Oficial de 1ª jardineiro.

0,397

16,85

6,69

mo084

h

Ajudante de jardineiro.

0,397

16,45

6,53

%

Meios auxiliares

2,000

90,70

1,81

%

Custos indirectos

3,000

92,51

2,78

Custo de manutenção decenal: 30,02€ nos primeiros 10 anos.

Total:

95,29

Referência e título da norma

Aplicabilidade

(1)

Obrigatoriedade

(2)

Sistema

(3)

EN 771-1:2011

1.2.2012

1.2.2013

Especificações para unidades de alvenaria - Parte 1: Tijolos cerâmicos para alvenaria

EN 197-1:2011

1.7.2012

1.7.2013

1+

Cimento - Parte 1: Composição, especificações e critérios de conformidade para cimentos correntes

EN 13163:2012

1.9.2013

1.9.2013

Produtos de isolamento térmico para aplicação em edifícios - Produtos manufaturados em poliestireno expandido (EPS) - Especificação Especificação

EN 13707:2004+A2:2009

1.4.2010

1.10.2010

Membranas de impermeabilização flexíveis - Membranas betuminosas armadas para impermeabilização de coberturas - Definições e características

UNIDADE DE OBRA QVE020: COBERTURA VERDE EXTENSIVA, SISTEMA TAPETE DE SEDUM "ZINCO".

MEDIDAS PARA ASSEGURAR A COMPATIBILIDADE ENTRE OS DIFERENTES PRODUTOS, ELEMENTOS E SISTEMAS CONSTRUTIVOS QUE COMPÕEM A UNIDADE DE OBRA.

Impermeabilização asfáltica: será evitado o contacto com óleos, gorduras, petróleos e dissolventes. Será prestada especial atenção às incompatibilidades de utilização que se especificam nas fichas técnicas dos diferentes elementos que puderam compor a cobertura (suporte resistente, formação de pendentes, barreira de vapor, isolamento térmico, impermeabilização e camadas separadoras).

CARACTERÍSTICAS TÉCNICAS

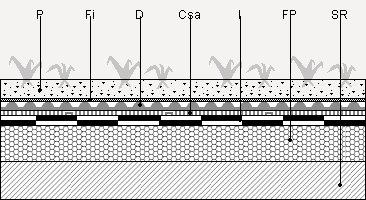

Formação de cobertura plana não acessível, não ventilada, ajardinada extensiva (ecológica), pendente de 1% a 5%, composta pelos seguintes elementos: FORMAÇÃO DE PENDENTES: com guias de rincões, laroz e juntas com mestras de tijolo cerâmico furado duplo e camada de 10 cm de espessura média à base de argila expandida de 350 kg/m³ de densidade, descarregada a seco e consolidada na superfície com leitada de cimento, proporcionando uma resistência à compressão de 1 MPa e com uma condutibilidade térmica de 0,087 W/(m°C); acabamento com camada de regularização de argamassa de cimento, confeccionada em obra, dosificação 1:6 de 4 cm de espessura, talochada e limpa; IMPERMEABILIZAÇÃO: tipo bicamada, colada, composta por uma camada de betume modificado com elastómero SBS, LBM(SBS)-30-FV, com armadura de feltro de fibra de vidro de 60 g/m², de superfície não protegida e uma camada de betume modificado com elastómero SBS, LBM(SBS)-50/G-FP, com armadura de feltro de poliéster reforçado e estabilizado de 150 g/m², com auto-protecção mineral de cor verde, totalmente coladas com maçarico, sem coincidir as suas juntas; membrana anti-raízes flexível de polietileno de baixa densidade, WSF 40 "ZINCO", de cor preto, para evitar a penetração de raízes na membrana impermeável; CAMADA SEPARADORA SOB PROTECÇÃO: manta de protecção e retenção SSM 45 "ZINCO", formada por geotêxtil de poliéster e polipropileno, de 5 mm de espessura, com uma retenção de água de 5 l/m², uma resistência à tracção longitudinal de 5,5 kN/m, uma resistência CBR ao punçoamento 2 kN, e uma massa superficial de 470 g/m²; CAMADA DRENANTE E RETENTORA DE ÁGUA: módulo Floradrain FD 25-E "ZINCO", formado por placa de poliolefinas recicladas com perfurações na parte superior; CAMADA FILTRANTE: filtro sistema SF "ZINCO", formado por um geotêxtil de fibras de polipropileno; CAMADA DE PROTECÇÃO: substrato Zincoterra Sedum "ZINCO", composto de cerâmica seleccionada triturada e outros componentes minerais misturados com composto vegetal e turfa, de 80 mm de espessura, plantas com torrão plano, Sedum Album "ZINCO", com uma espécie de sedum. Incluindo p/p de gravilha nos bordos.

CRITÉRIO DE MEDIÇÃO DE PROJECTO

Superfície medida em projecção horizontal, segundo documentação gráfica de Projecto, desde as faces interiores dos parapeitos ou muretes perimetrais que a limitam.

CONDIÇÕES PRÉVIAS QUE DEVEM SER CUMPRIDAS ANTES DA EXECUÇÃO DAS UNIDADES DE OBRA

PROCESSO DE EXECUÇÃO

CONSERVAÇÃO E MANUTENÇÃO.

Será protegida a cobertura de qualquer acção mecânica não prevista no cálculo, até que se proceda à execução da sua capa de protecção, sem a colocação de nenhum elemento que possa perfurar a impermeabilização. Será evitado o derrame de resíduos de obra sobre a camada vegetal.

CRITÉRIO DE MEDIÇÃO EM OBRA E CONDIÇÕES DE PAGAMENTO

Medir-se-á, em projecção horizontal, a superfície realmente executada segundo especificações de Projecto, desde as faces interiores dos parapeitos ou muretes perimetrais que a limitam.

Código LER

Resíduos gerados

Peso (kg)

Volume (l)

17 01 02

Tijolos.

3,224

2,579

01 04 09

Areias e argilas.

0,525

0,328

17 01 01

Betão (betões, argamassas e pré-fabricados).

0,756

0,504

01 04 08

Gravilhas e fragmentos de rocha não abrangidos 01 04 07.

0,543

0,362

17 03 02

Misturas betuminosas não abrangidas em 17 03 01.

0,814

0,814

Resíduos gerados:

5,862

4,587

15 01 01

Embalagens de papel e cartão.

0,105

0,140

17 02 03

Plástico.

0,318

0,530

17 02 01

Madeira.

0,130

0,118

15 01 04

Embalagens de metal.

0,024

0,040

Embalagens:

0,577

0,828

Total resíduos:

6,439

5,416
