IEP021 |
Ud |
Tomada de terra com vareta. |
205,73€ |
|

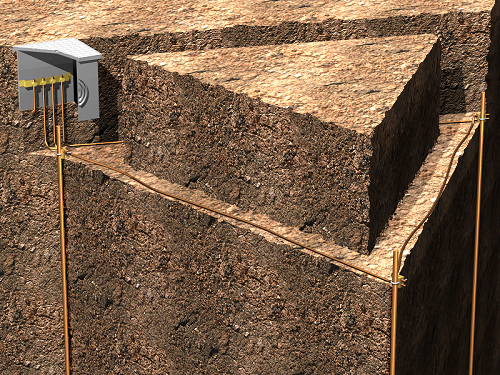

Tomada de terra com três varetas de aço cobreado de 2 m de comprimento cada uma. |
|
Unitário |
Ud |
Descrição |
Rend. |
Preço unitário |
Importância |
|
mt35tte010b |
Ud |
Eléctrodo para rede de terra cobreado com 300 µm, fabricado em aço, de 15 mm de diâmetro e 2 m de comprimento. |
3,000 |
18,00 |
54,00 |
|
mt35ttc010a |
m |
Condutor de cobre nu, de 25 mm². |
7,000 |
1,30 |
9,10 |
|
mt35tta040 |
Ud |
Conector tipo grampo para ligação de vareta. |
3,000 |
1,00 |
3,00 |
|
mt35tta010 |
Ud |
Caixa de polipropileno para tomada de terra, de 300x300 mm, com tampa amovível. |
1,000 |
74,00 |
74,00 |
|
mt35tta030 |
Ud |
Ponte para comprovação de ligação à terra de la instalação eléctrica. |
1,000 |
46,00 |
46,00 |
|
mt35tta060 |
Ud |
Saco de 5 kg de sais minerais para a melhoria da condutividade de ligações à terra. |
1,000 |
3,50 |
3,50 |
|
mt35www020 |
Ud |
Material auxiliar para instalações de tomada de terra. |
1,000 |
1,15 |
1,15 |
|
mq01ret020b |
h |
Retroescavadora sobre pneus, de 70 kW. |
0,057 |
36,43 |
2,08 |
|
mo003 |
h |
Oficial de 1ª electricista. |
0,251 |
17,41 |
4,37 |
|
mo102 |
h |
Ajudante de electricista. |
0,251 |
16,42 |
4,12 |
|
mo113 |
h |
Operário não qualificado construção. |
0,024 |
15,82 |
0,38 |
|
% |
Custos directos complementares |
2,000 |
201,70 |
4,03 |
|
|
Custo de manutenção decenal: 4,11€ nos primeiros 10 anos. |
Total: |
205,73 |
|||
Caderno de encargos
|
UNIDADE DE OBRA IEP021: TOMADA DE TERRA COM VARETA. CARACTERÍSTICAS TÉCNICAS Fornecimento e instalação de tomada de terra composta por três varetas de aço cobreado de 2 m de comprimento cada uma, cravadas no terreno, unidas com cabo condutor de cobre de 25 mm² de secção, formando um triângulo equilátero, ligadas a ponte para verificação, dentro de uma caixa de visita de polipropileno de 30x30 cm. Incluindo marcação, escavação para a caixa de visita e o cabo condutor que liga os eléctrodos, cravação dos eléctrodos no terreno, colocação da caixa de visita, ligação dos eléctrodos com a linha de ligação através de conectores tipo grampo, enchimento com terras da própria escavação e aditivos para diminuir a resistividade do terreno e ligação à rede de terra através de ponte de verificação. Totalmente montada, ligada e testada pela empresa instaladora através dos respectivos ensaios (incluídos neste preço). REGULAMENTAÇÃO APLICÁVEL Instalação: Regras técnicas das instalações eléctricas de baixa tensão. CRITÉRIO DE MEDIÇÃO DE PROJECTO Número de unidades previstas, segundo documentação gráfica de Projecto. CONDIÇÕES PRÉVIAS QUE DEVEM SER CUMPRIDAS ANTES DA EXECUÇÃO DAS UNIDADES DE OBRA DO SUPORTE. Verificar-se-á que a sua localização corresponde com a de Projecto. DO EMPREITEIRO. As instalações eléctricas de baixa tensão serão executadas por instaladores autorizados. PROCESSO DE EXECUÇÃO FASES DE EXECUÇÃO. Marcação. Escavação. Cravação das varetas. Colocação da caixa de visita. Ligação dos eléctrodos com a linha de ligação. Enchimento da zona escavada. Ligação à rede de terra. Realização de ensaios. CONDIÇÕES DE FINALIZAÇÃO. Os contactos estarão devidamente protegidos para garantir uma contínua e correcta ligação. ENSAIOS. Ensaio de medida da resistência de um eléctrodo de terra. Regulamentação aplicável: Regras técnicas das instalações eléctricas de baixa tensão CONSERVAÇÃO E MANUTENÇÃO. Serão protegidos todos os elementos contra golpes, materiais agressivos, humidades e sujidade. CRITÉRIO DE MEDIÇÃO EM OBRA E CONDIÇÕES DE PAGAMENTO Medir-se-á o número de unidades realmente executadas segundo especificações de Projecto. |
Resíduos gerados
|
Código LER |
Resíduos gerados |
Peso (kg) |
Volume (l) |
|
17 05 04 |
Solos e rochas não abrangidos em 17 05 03. |
1.909,404 |
1.193,378 |
|
17 04 11 |
Cabos não abrangidos em 17 04 10. |
0,025 |
0,017 |
|
Resíduos gerados: |
1.909,429 |
1.193,394 |
|
|
15 01 01 |
Embalagens de papel e cartão. |
0,463 |
0,617 |
|
Total resíduos: |
1.909,892 |
1.194,012 |
Materiais reutilizados
|
Código LER |
Materiais reutilizados |
Peso (kg) |
Volume (l) |
|
17 05 04 |
Solos e rochas não abrangidos em 17 05 03. |
1.468,800 |
918,000 |
