CCP082

m

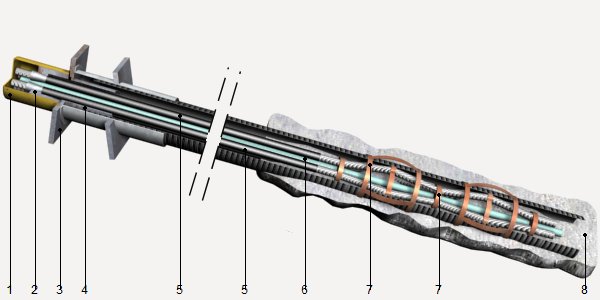

Ancoragem permanente de parede moldada.

107,54€

Ancoragem permanente de parede moldada ao terreno, com inclinação de 30° em relação ao plano horizontal, até 17,5 m de comprimento, para garantir a estabilidade da parede moldada, durante um tempo de serviço superior a 2 anos, composto dos seguintes trabalhos: extracção de terras com meios mecânicos, através de perfuração da parede moldada e do terreno, com molde de 133 mm de diâmetro exterior; introdução de 3 cabos formados por cordões entrançados de aço de 0,6" (15,2 mm) de diâmetro nominal, lubrificados e embainhados em tubo de PE; injecção à pressão através de sistema de injecção única global (IU), de leitada de cimento CEM I 42,5N, com uma relação água/cimento de 0,4, dosificada em peso, para protecção e formação do bolbo; para assentamento da cabeça de ancoragem permanente, e carga manual de entulho para camião ou contentor.

Unitário

Ud

Descrição

Rend.

Preço unitário

Importância

mt07aav110a

m

Cabo formado por cordões de aço, de 0,6" (15,2 mm) de diâmetro nominal e 1860 MPa de carga unitária máxima, para ancoragens ao terreno.

2,000

2,91

5,82

mt07aav120a

m

Tubo de polietileno de alta densidade (PEAD/HDPE), para embainhar os cabos em ancoragens ao terreno.

1,000

6,79

6,79

mt08aaa010a

m³

Água.

0,011

1,50

0,02

mt08cem010c

kg

Cimento Portland CEM I 42,5 N, em sacos, segundo NP EN 197-1.

27,433

0,11

3,02

mq03pan020b

h

Equipamento mecânico para realização dos trabalhos de perfuração da parede e do terreno, com ou sem molde para ancoragem permanente de parede moldada.

0,500

132,83

66,42

mo042

h

Oficial de 1ª estruturista.

0,500

23,64

11,82

mo089

h

Ajudante de estruturista.

0,500

23,07

11,54

%

Custos directos complementares

2,000

105,43

2,11

Custo de manutenção decenal: 2,15€ nos primeiros 10 anos.

Total:

107,54

Referência e título da norma

Aplicabilidade_(a)

Obrigatoriedade_(b)

Sistema_(c)

EN 197-1:2011

1.7.2012

1.7.2013

1+

Cimento — Parte 1: Composição, especificações e critérios de conformidade para cimentos correntes

UNIDADE DE OBRA CCP082: ANCORAGEM PERMANENTE DE PAREDE MOLDADA.

CARACTERÍSTICAS TÉCNICAS

Ancoragem permanente de parede moldada ao terreno, com inclinação de 30° em relação ao plano horizontal, até 17,5 m de comprimento, para garantir a estabilidade da parede moldada, durante um tempo de serviço superior a 2 anos, composto dos seguintes trabalhos: extracção de terras com meios mecânicos, através de perfuração da parede moldada e do terreno, com molde de 133 mm de diâmetro exterior; introdução de 3 cabos formados por cordões entrançados de aço de 0,6" (15,2 mm) de diâmetro nominal, lubrificados e embainhados em tubo de PE; injecção à pressão através de sistema de injecção única global (IU), de leitada de cimento CEM I 42,5N, com uma relação água/cimento de 0,4, dosificada em peso, para protecção e formação do bolbo; para assentamento da cabeça de ancoragem permanente, e carga manual de entulho para camião ou contentor.

REGULAMENTAÇÃO APLICÁVEL

Execução, controlo e documentação: NP EN 1537. Execução de obras geotécnicas especiais. Ancoragens no terreno.

CRITÉRIO DE MEDIÇÃO DE PROJECTO

Comprimento medido desde a face de apoio da cabeça de ancoragem até ao extremo do bolbo, segundo documentação gráfica de Projecto.

CONDIÇÕES PRÉVIAS QUE DEVEM SER CUMPRIDAS ANTES DA EXECUÇÃO DAS UNIDADES DE OBRA

PROCESSO DE EXECUÇÃO

ENSAIOS.

Ensaio de aceitação.

CRITÉRIO DE MEDIÇÃO EM OBRA E CONDIÇÕES DE PAGAMENTO

Será medido o comprimento total do cabo das ancoragens executadas segundo especificações de Projecto.

Código LER

Tipo

Peso (kg)

Volume (l)

17 04 11

Cabos não abrangidos em 17 04 10.

0,012

0,008

17 02 03

Plástico.

0,116

0,193

17 01 01

Betão (betões, argamassas e pré-fabricados).

0,173

0,115

Resíduos gerados:

0,301

0,317

15 01 01

Embalagens de papel e cartão.

0,526

0,701

17 02 03

Plástico.

0,082

0,137

17 02 01

Madeira.

0,068

0,062

Embalagens:

0,676

0,900

Total resíduos:

0,977

1,216
