EMC015

m³

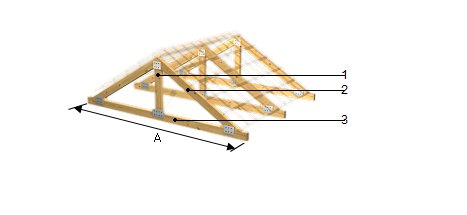

Asna ligeira, de madeira serrada.

1.421,07€

Asna ligeira de 6 m de vão, pendente 30%, formada por elementos de madeira serrada de pinheiro-bravo (Pinus pinaster) procedente de Portugal com certificado PEFC, de 70x70 mm de secção, classe resistente C18 segundo EN 338 e EN 1912, qualidade estrutural E segundo NP 4305; para classe de risco 1 segundo NP EN 335, com protecção contra agentes bióticos que corresponde com a classe de penetração NP1 segundo EN 351-1, com acabamento polido; ligações com ferragens de aço galvanizado tipo DX51D+Z275N e parafusos rosca-chapa de aço zincado, para samblagem de estruturas de madeira; separação entre asnas até 5 m.

Unitário

Ud

Descrição

Rend.

Preço unitário

Importância

mt07mee100dfi1faa

m³

Madeira serrada de pinheiro-bravo (Pinus pinaster) procedente de Portugal com certificado PEFC, para asnas ligeiras, de até 5 m de comprimento, de 70x70 mm de secção, classe resistente C18 segundo EN 338 e EN 1912, qualidade estrutural E segundo NP 4305; para classe de risco 1 segundo NP EN 335, com protecção contra agentes bióticos que corresponde com a classe de penetração NP1 segundo EN 351-1, com acabamento polido.

1,000

630,36

630,36

mt07emr511a

kg

Ferragens de aço galvanizado tipo DX51D+Z275N e parafusos rosca-chapa de aço zincado, para samblagem de estruturas de madeira, para classes de serviço 1 e 2 segundo NP EN 1995-1-1.

2,500

11,40

28,50

mq07gte010b

h

Autogrua de braço telescópico com uma capacidade de elevação de 20 t e 20 m de altura máxima de trabalho.

5,700

63,84

363,89

mo048

h

Oficial de 1ª montador de estruturas de madeira.

10,450

23,64

247,04

mo095

h

Ajudante de montador de estruturas de madeira.

5,350

23,07

123,42

%

Custos directos complementares

2,000

1.393,21

27,86

Custo de manutenção decenal: 241,58€ nos primeiros 10 anos.

Total:

1.421,07

UNIDADE DE OBRA EMC015: ASNA LIGEIRA, DE MADEIRA SERRADA.

MEDIDAS PARA ASSEGURAR A COMPATIBILIDADE ENTRE OS DIFERENTES PRODUTOS, ELEMENTOS E SISTEMAS CONSTRUTIVOS QUE COMPÕEM A UNIDADE DE OBRA.

Será evitado o contacto directo da madeira com o cimento e a cal.

CARACTERÍSTICAS TÉCNICAS

Asna ligeira de 6 m de vão, pendente 30%, formada por elementos de madeira serrada de pinheiro-bravo (Pinus pinaster) procedente de Portugal com certificado PEFC, de 70x70 mm de secção, classe resistente C18 segundo EN 338 e EN 1912, qualidade estrutural E segundo NP 4305; para classe de risco 1 segundo NP EN 335, com protecção contra agentes bióticos que corresponde com a classe de penetração NP1 segundo EN 351-1, com acabamento polido; ligações com ferragens de aço galvanizado tipo DX51D+Z275N e parafusos rosca-chapa de aço zincado, para samblagem de estruturas de madeira; separação entre asnas até 5 m.

CRITÉRIO DE MEDIÇÃO DE PROJECTO

Volume medido segundo documentação gráfica de Projecto, apoiando-se nas maiores dimensões transversais para as peças que não tenham esquadrias rectangulares ou quadradas, e o comprimento incluindo as entregas.

CONDIÇÕES PRÉVIAS QUE DEVEM SER CUMPRIDAS ANTES DA EXECUÇÃO DAS UNIDADES DE OBRA

PROCESSO DE EXECUÇÃO

CONSERVAÇÃO E MANUTENÇÃO.

Será evitada a actuação sobre o elemento de acções mecânicas não previstas no cálculo.

CRITÉRIO DE MEDIÇÃO EM OBRA E CONDIÇÕES DE PAGAMENTO

Medir-se-á o volume realmente executado segundo especificações de Projecto, apoiando-se nas maiores dimensões transversais para aquelas peças que não tenham esquadrias rectangulares ou quadradas, incluindo no comprimento as entregas. Consideram-se incluídos todos os elementos integrantes da estrutura assinalados nos desenhos e pormenores do Projecto.

Código LER

Tipo

Peso (kg)

Volume (l)

17 02 01

Madeira.

0,570

0,518

17 04 05

Ferro e aço.

0,011

0,005

Resíduos gerados:

0,581

0,523

17 02 03

Plástico.

0,040

0,067

Embalagens:

0,040

0,067

Total resíduos:

0,621

0,590
