ASC010

m

Colector enterrado.

26,75€

Colector enterrado de saneamento, com caixas (não incluídas neste preço), de PVC corrugado, rigidez anelar nominal 8 kN/m², de 160 mm de diâmetro, com junta elástica.

Unitário

Ud

Descrição

Rend.

Preço unitário

Importância

mt01ara010

m³

Areia de 0 a 5 mm de diâmetro.

0,346

12,02

4,16

mt11ade020a

m

Tubo para saneamento de PVC de dupla parede, a exterior corrugada e a interior lisa, cor telha RAL 8023, diâmetro nominal 160 mm, diâmetro exterior 160 mm, diâmetro interior 146 mm, rigidez anelar nominal 8 kN/m², segundo NP EN 13476-1, coeficiente de fluência inferior a 2, comprimento nominal 6 m, união por copa com junta elástica de EPDM.

1,050

10,83

11,37

mt11ade100a

kg

Lubrificante para união através de junta elástica de tubos e acessórios em instalações de saneamento e drenagem.

0,004

9,13

0,04

mq04dua020b

h

Dumper de descarga frontal de 2 t de carga útil, com mecanismo hidráulico.

0,029

9,25

0,27

mq02rop020

h

Apiloador (Saltitão) de 80 kg, com placa de 30x30 cm.

0,214

8,46

1,81

mq02cia020

h

Camião com cuba de água.

0,003

35,98

0,11

mo018

h

Oficial de 1ª construção.

0,139

16,08

2,24

mo104

h

Operário não qualificado construção.

0,171

14,63

2,50

mo006

h

Oficial de 1ª canalizador.

0,121

16,61

2,01

mo098

h

Ajudante de canalizador.

0,061

15,60

0,95

%

Meios auxiliares

2,000

25,46

0,51

%

Custos indirectos

3,000

25,97

0,78

Custo de manutenção decenal: 1,87€ nos primeiros 10 anos.

Total:

26,75

UNIDADE DE OBRA ASC010: COLECTOR ENTERRADO.

CARACTERÍSTICAS TÉCNICAS

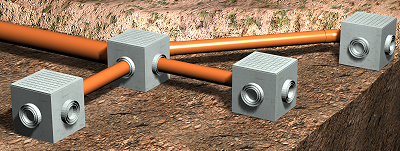

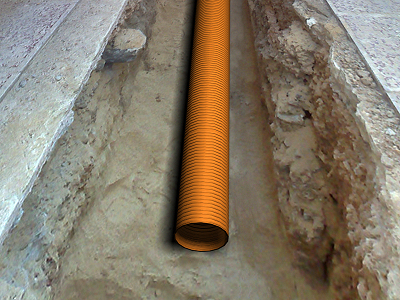

Fornecimento e montagem de colector enterrado de rede horizontal de saneamento, com caixas (não incluídas neste preço), com uma pendente mínima de 1,00% para a drenagem de águas residuais e 0,50% para a drenagem de águas pluviais, formado por tubo de PVC corrugado, rigidez anelar nominal 8 kN/m², de 160 mm de diâmetro exterior, com junta elástica, colocado sobre camada ou leito de areia de 10 cm de espessura, devidamente compactada e nivelada através de equipamento manual com apiloador (saltitão), enchimento lateral compactado até metade do diâmetro do tubo e posterior enchimento com a mesma areia até 30 cm por cima da geratriz superior do tubo. Inclusive juntas e lubrificante para montagem, sem incluir a escavação nem o posterior enchimento principal das valas. Totalmente montado, ligado e testado através dos ensaios correspondentes (incluídos neste artigo).

REGULAMENTAÇÃO APLICÁVEL

Instalação: Regulamento Geral dos Sistemas Públicos e Prediais de Distribuição de Água e de Drenagem de Águas Residuais.

CRITÉRIO DE MEDIÇÃO DE PROJECTO

Comprimento medido em projecção horizontal, segundo documentação gráfica de Projecto, entre faces interiores de caixas.

CONDIÇÕES PRÉVIAS QUE DEVEM SER CUMPRIDAS ANTES DA EXECUÇÃO DAS UNIDADES DE OBRA

PROCESSO DE EXECUÇÃO

ENSAIOS.

Ensaio de estanquidade.

CRITÉRIO DE MEDIÇÃO EM OBRA E CONDIÇÕES DE PAGAMENTO

Medir-se-á, em projecção horizontal, o comprimento realmente executado segundo especificações de Projecto, entre faces interiores de caixas, incluindo os tramos ocupados por peças especiais.

Código LER

Resíduos gerados

Peso (kg)

Volume (l)

01 04 09

Areias e argilas.

10,126

6,329
